Rhinoceros 線型モデルの作り方

Rhinocerosで配線やバネ、パイプ、破線などの線をベースにしたモデルを作る場合はいくつかの手法があります

断面が円では無いとき

Rhinoでパイプや配線などをモデリングする際に

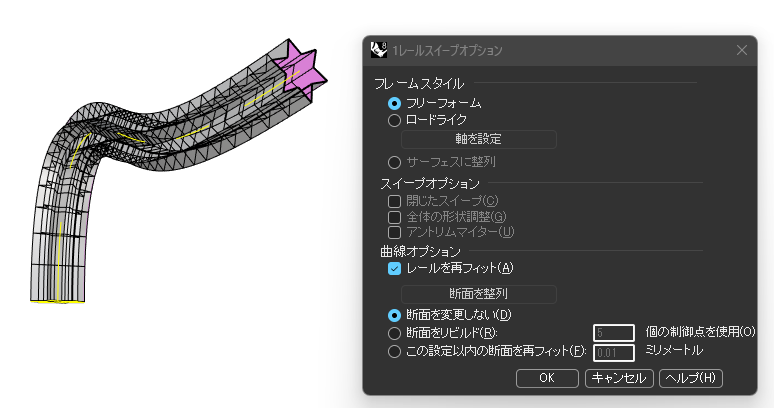

すでに寸法が決まっている物をモデリングする場合は断面の形を作成してレール上を走らせる1レールスイープで作成する方も多いかと思います。

断面が円でない形状で作成する場合や寸法や長さが変更されることが無い場合はこれで十分だと思います。

断面が円のとき

Rhinocerosでパイプや配線のモデリングをする際に断面が円であれば

曲線だけ引いておき

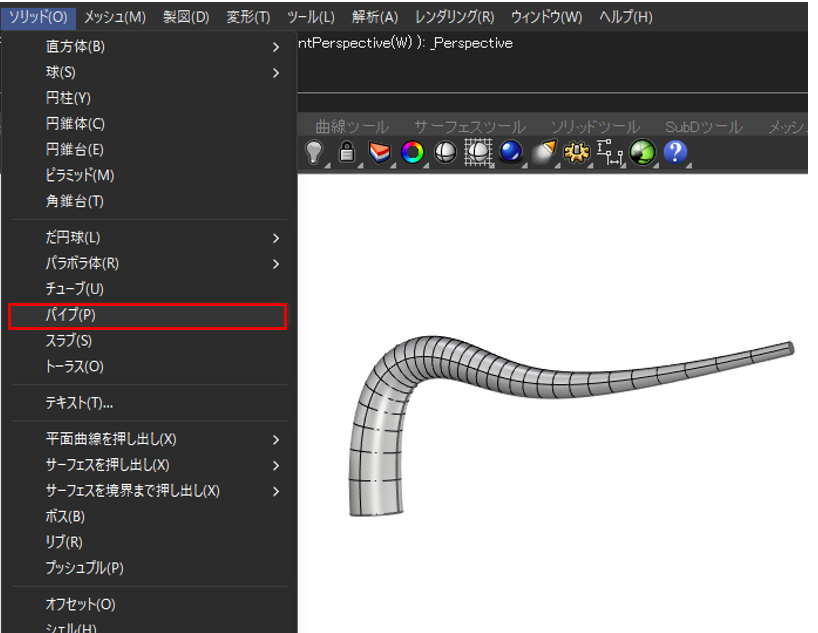

Menu/ソリッド/パイプ

または「コマンド:Pipe」で

線を選択し、直径を入力するだけで作成できます。

※図では始点と終点の直径を変えています

後からラインカーブを変更する可能性があるとき

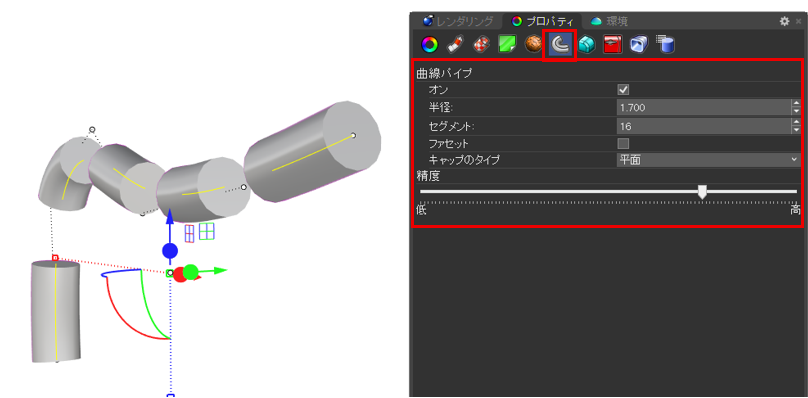

さらにもっと簡易的に作成したい時や最終出力をメッシュにする場合は引いた曲線を選択してプロパティウィンドウから

「曲線パイプ」をオンにすると

疑似的にパイプが作成できます。

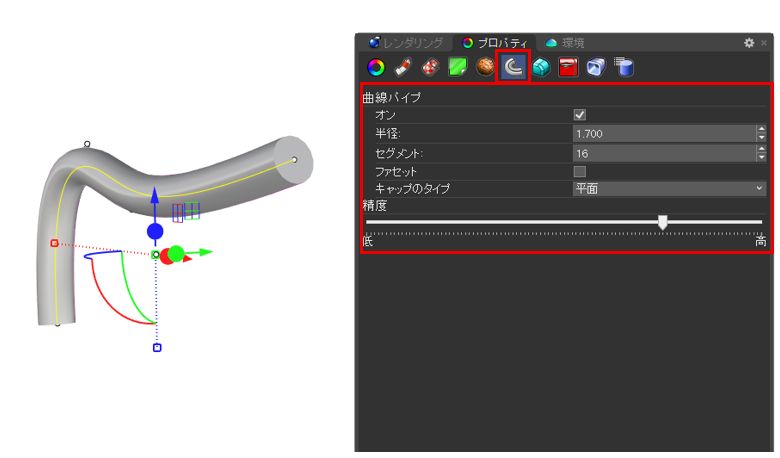

設計時にケーブルや配線の取り回し用のモデルが必要な時など、後から曲線のカーブを変更する可能性が高い時はこれが便利です。

曲線を変形させるとパイプの厚みが追従するので配線を含めた設計などでも重宝すると思います。

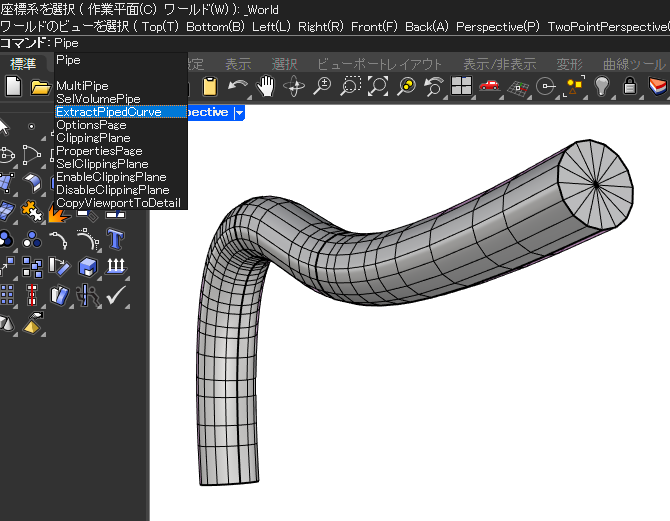

曲線パイプ(疑似パイプ)のメッシュ化

「曲線パイプ」の機能は疑似的なモデリングなのでRhinoceros内でしか使用できません。他のツールで使用する時などメッシュデータ化して流用する場合は曲線パイプで厚みが付いた曲線に

「コマンド: ExtractPipedCurve」

をかけるとメッシュ化されます

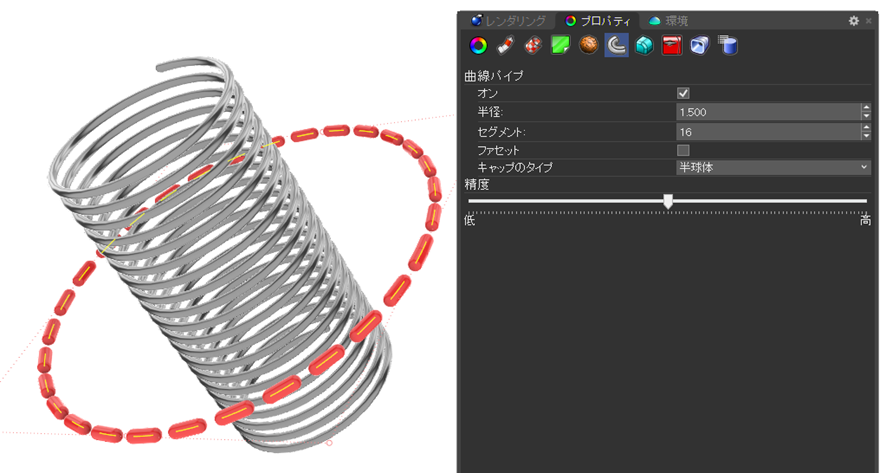

応用:破線モデルの作り方

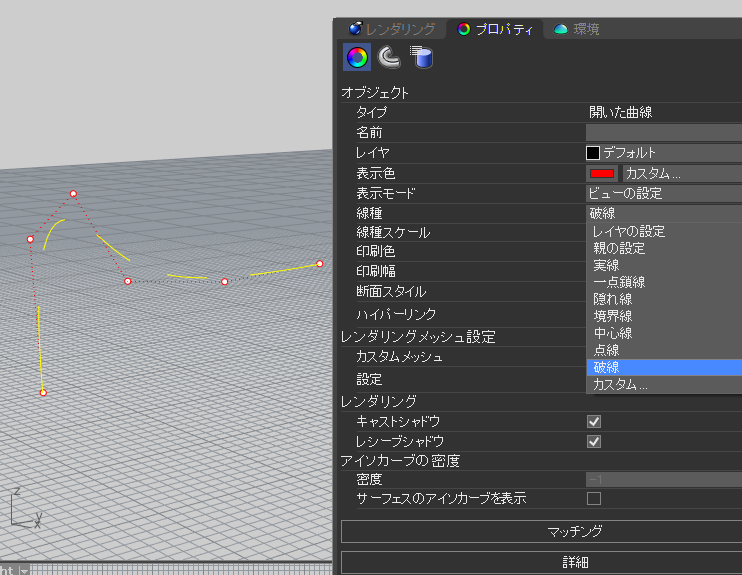

①曲線をプロパティウィンドウ「線種/破線」を選択し任意の破線を作成します

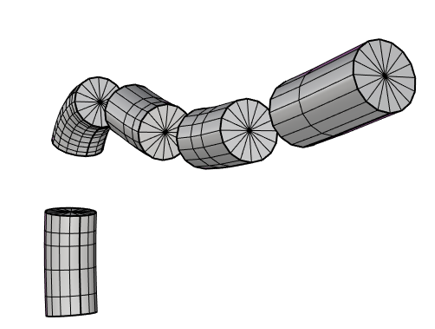

②プロパティの「曲線パイプ」で疑似パイプ化すると破線のモデルが作成できます

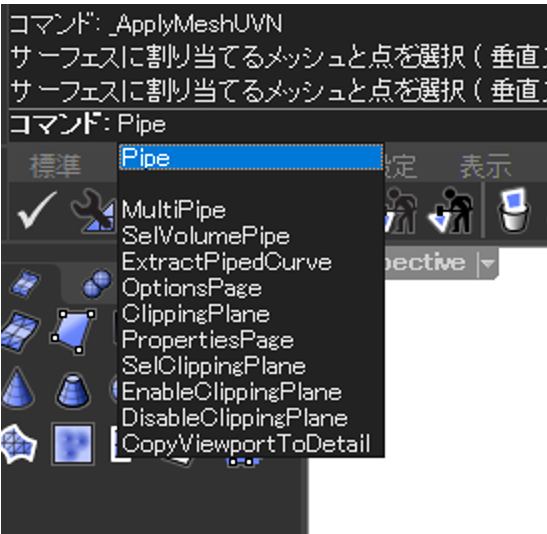

③この破線で作られた「曲線パイプ」に

「コマンド: ExtractPipedCurve」をかけるとメッシュ化されます

他のDCCツールやUEなどのゲームエンジンへの出力はこの形で持っていきます

コマンドの使用

Rhinocerosはメニューやツールバーには無い

便利な機能がコマンドだけにこっそりあるケースがあります。

モデリングしながらもっといい方法が無いかと思ったら、諦めずにコマンドを検索してみてください。

公式のコマンド一覧はこちら

https://docs.mcneel.com/rhino/8/help/ja-jp/commandlist/command_list.htm
