【UE5】区切り付きゲージのUIパーツを作ってみましょう

区切り付きのゲージは色々なシーンで使いたいと思います。さくっと作ってみましょう。

UIパーツ用のウィジェットブループリントを作成してCanvasパネルとProgress Barを追加します。

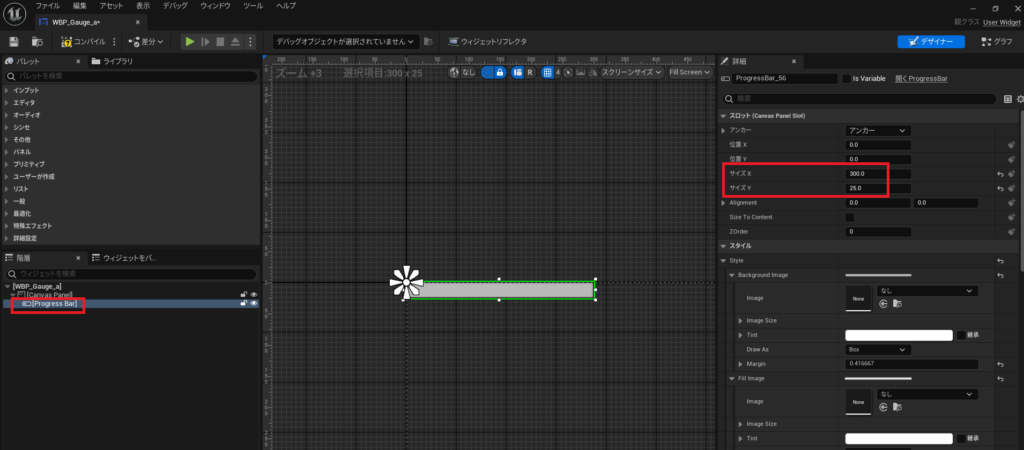

Progress BarのサイズX,Yを300.0と25.0に設定します。

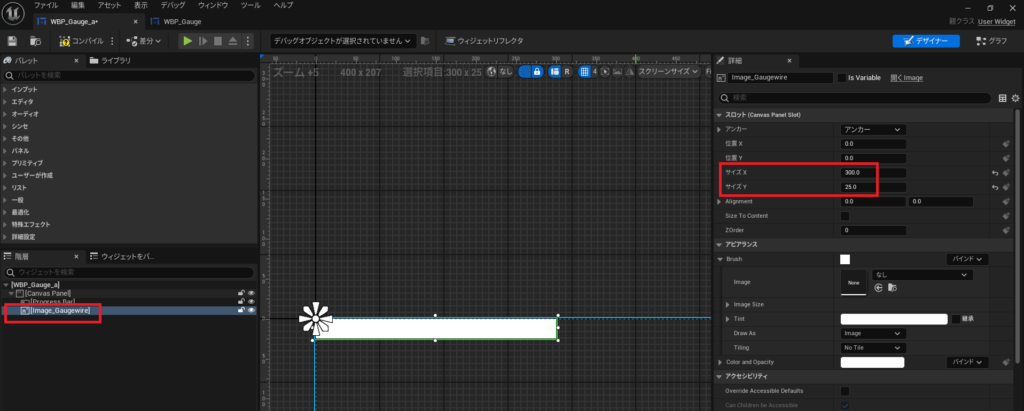

Progress Barの下にimageを追加してサイズX,Yを300.0と25.0に設定します。

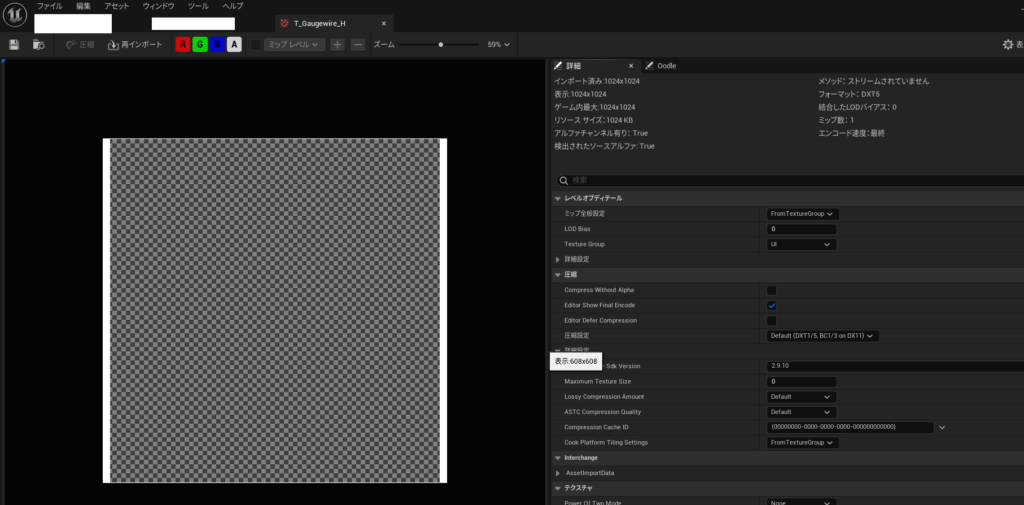

ゲージ区切り用のテクスチャをインポートします。

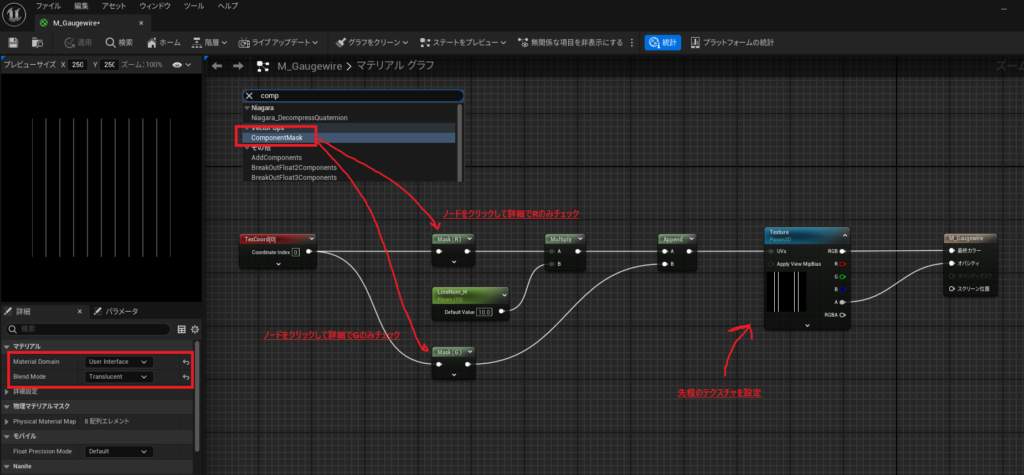

マテリアルを作成して画像のようなマテリアルのノード構成にします。

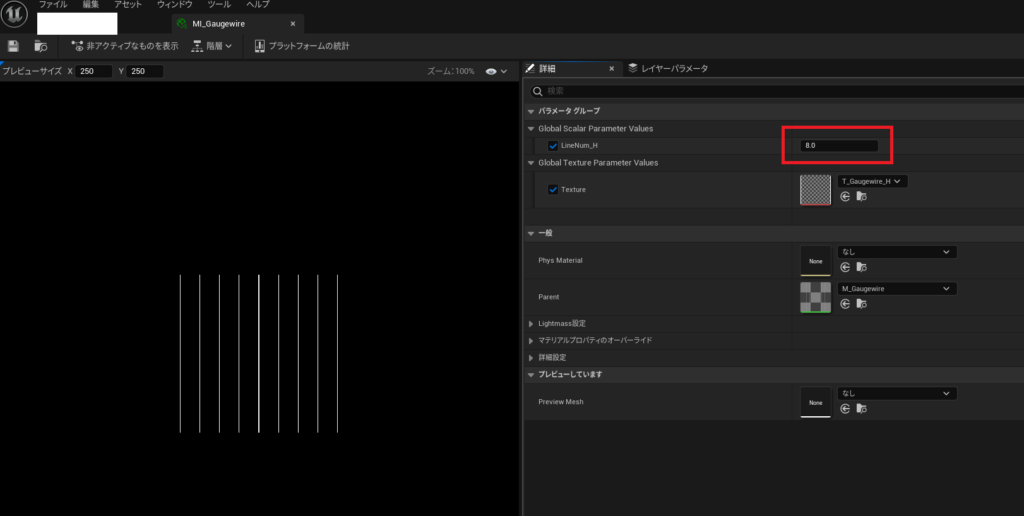

マテリアルインスタンスを作成して、区切り数を8.0にしてみましょう。

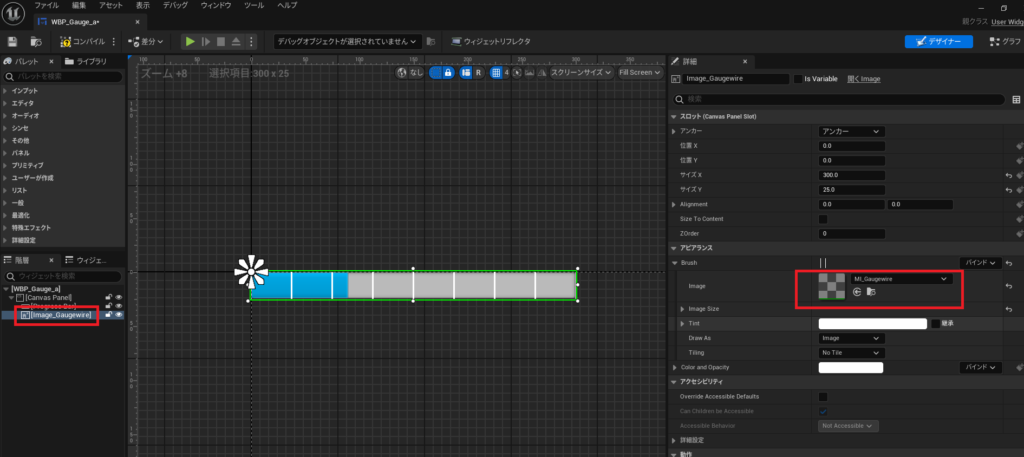

UIパーツ用のウィジェットブループリント画面に戻り、imageにインスタンスマテリアルを設定します。

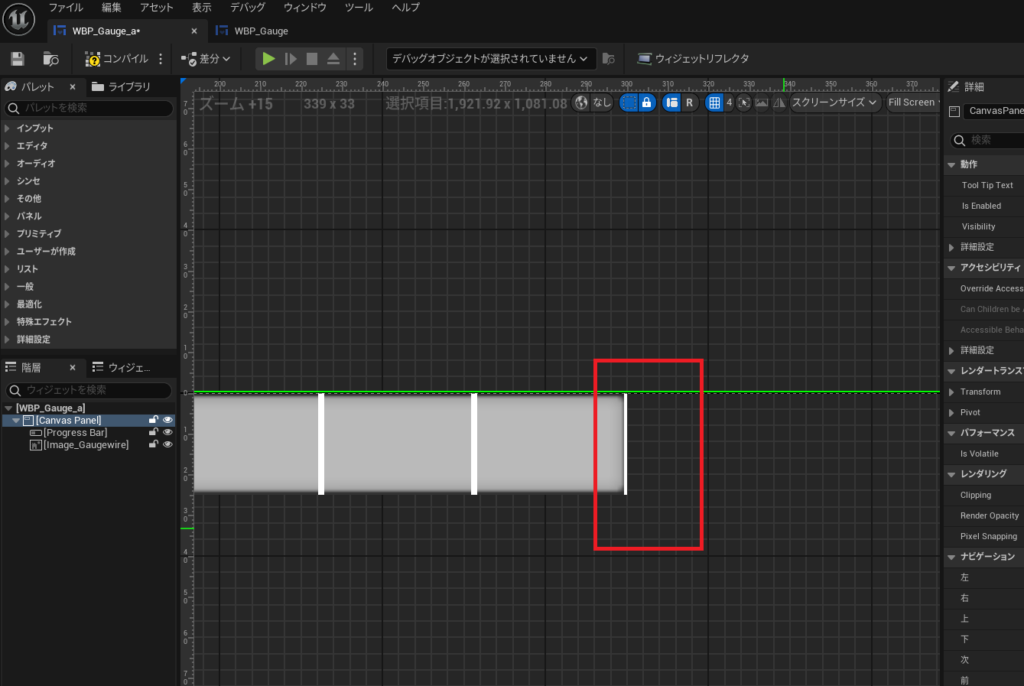

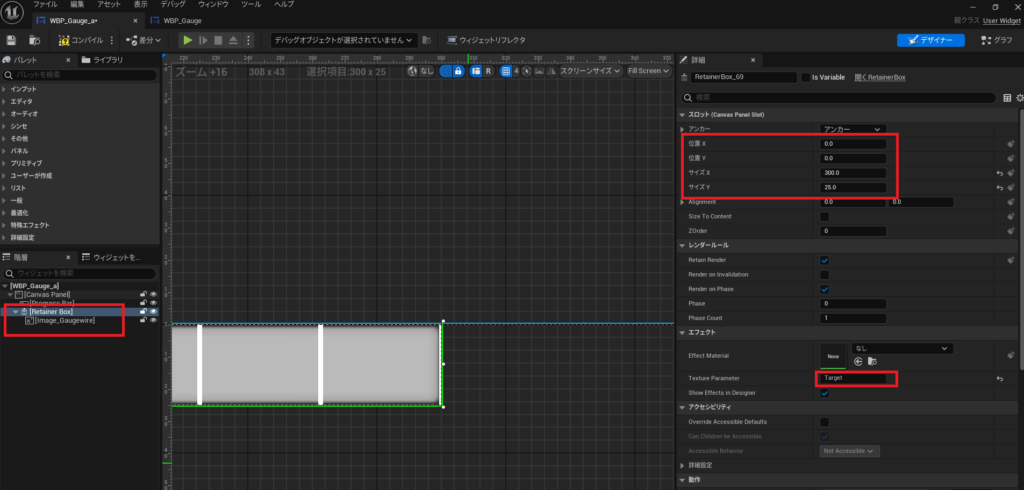

通常だとはみ出てしまうので、imageをRetainer Boxの子にして位置、サイズを設定し、次の作業のために、Texture ParameterをTargetにします。

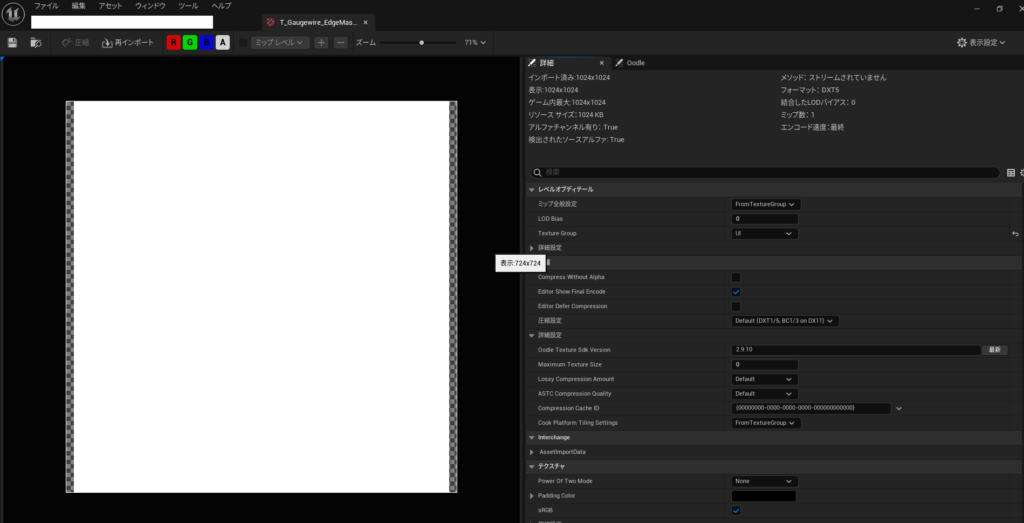

縁をカットするためのテクスチャをインポートします。

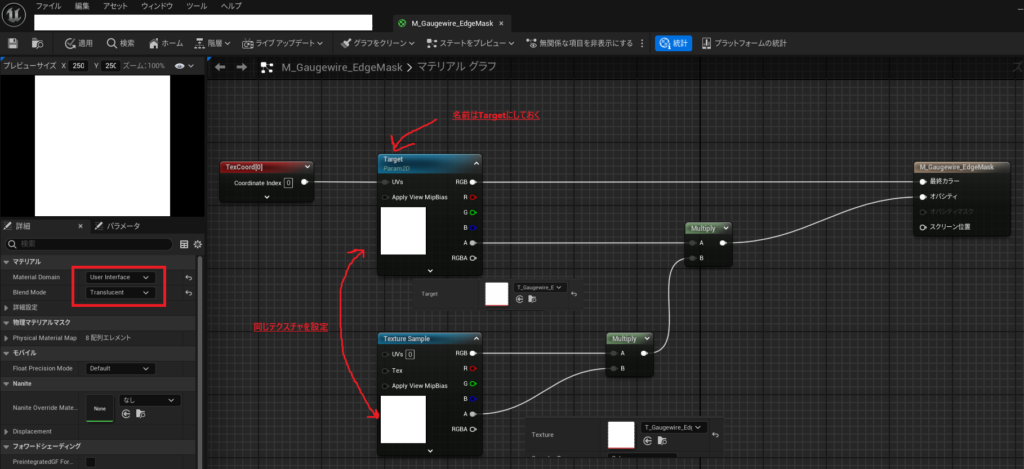

マテリアルを作成して画像のようなマテリアルのノード構成にします。

TargetとTextureSampleに先程のテクスチャを設定します。

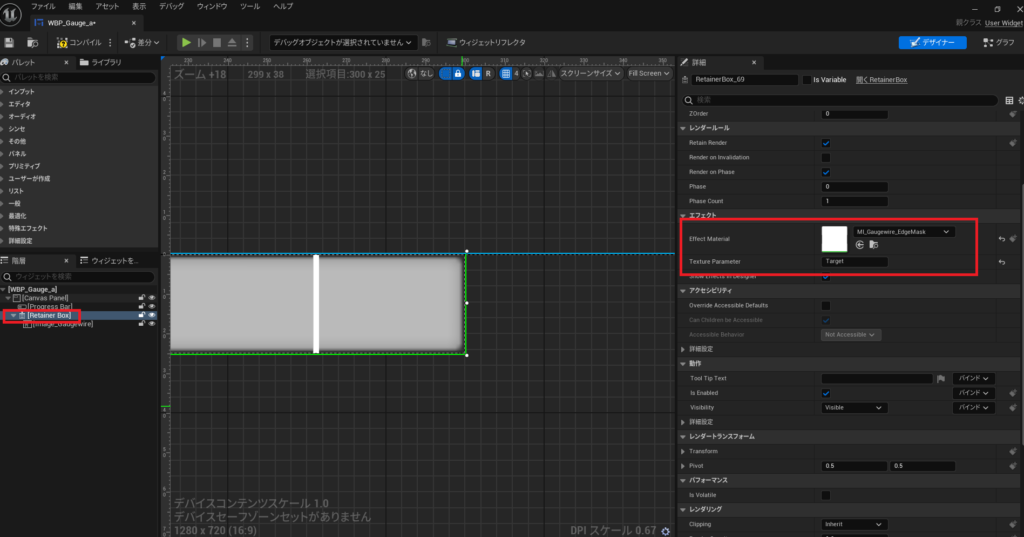

Retainer BoxのEffectMaterialに先程のマテリアル(インスタンス)を設定します。

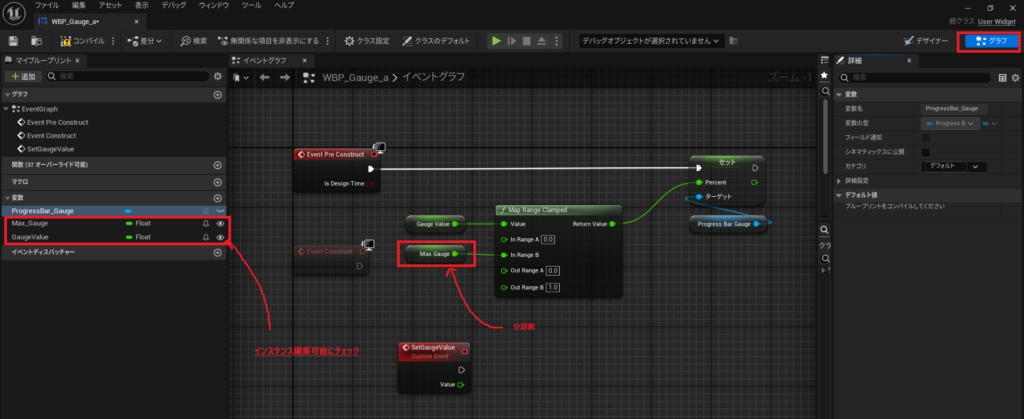

UIパーツ用のウィジェットブループリントのグラフを画像のように編集します。

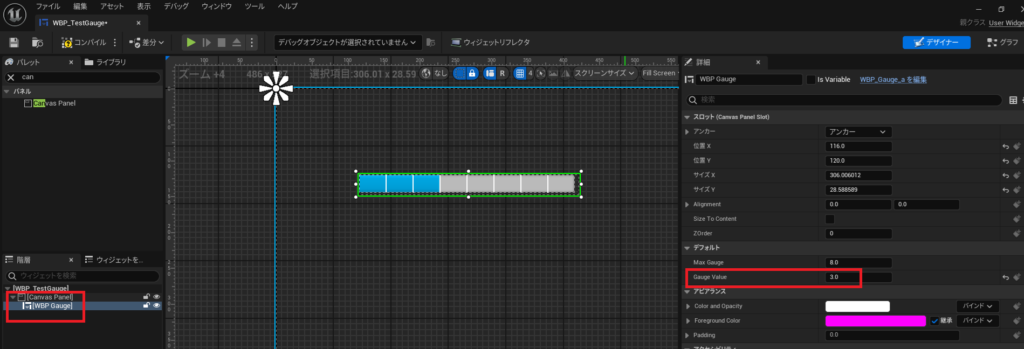

別のウィジェットブループリントにUIパーツを配置すると画像のようになります。

完成しました！
