3Dスキャンデータからの本格的なリバースモデリング

Geomagic Design Xは、3Dスキャナーで測定した大量点群データを3Dプリンターや3D CAD等で適切に取り扱えるデータに変換するソフトウェアです。

3Dに関する様々なフォーマットで出力することが可能なため、実物をスキャンすることから始まる、リバースエンジニアリングにおいて様々なニーズに対応します。

Geomagic DesignX

主な機能とワークフロー

1.座標位置合わせ

スキャンデータ同士の位置合わせ

スキャンデータ同士の位置合わせ

CADデータへの位置合わせ

CADデータへの位置合わせ

参照平面への位置合わせ

参照平面への位置合わせ

2.スキャンデータの処理

表面処理(スムージング、ノイズ除去)

表面処理(スムージング、ノイズ除去)

穴埋め機能

穴埋め機能

メッシュの間引き(曲率を考慮した削減)

メッシュの間引き(曲率を考慮した削減)

3.リバースエンジニアリング

メッシュスケッチ

メッシュスケッチ

フィーチャー作成

フィーチャー作成

自動サーフェス

自動サーフェス

4.ライブトランスファー

DesignXで作成したデータを他CADへ履歴ごとインポート

Design Xで作成したデータを他CADへ履歴ごとインポート

機能紹介動画

動作環境

サポートOSWindows 8.1 ~ Windows 11 (64-bit)
CPU最小:最低 2.0 GHz の Intel® または AMD® プロセッサ
推奨:マルチコアプロセッサ。ハイパースレッド且つ 3GHz以上のクロックスピードが有益ですが、
   バランスの取れたコアと組み合わせる必要があります。
RAM8GB以上
ハードディスク最小:30GB以上
推奨:256GB以上の空き容量を持つSSDまたは10000RPM以上のHDD
ディスプレイ最小:1280x960(32 bitトゥルーカラー必須)
推奨:1280x1024 以上
GPU最小: OpenGL 4.0 以上が有効な 4GB 以上のRAMのグラフィクスカード
推奨: NVIDIA GeForce 900 シリーズまたは NVIDIAQuadro 同等以上
    AMD Radeon 400 シリーズまたは Radeon Pro同等以上
その他• スクロール付き3ボタンマウス
• サウンドカード
• キーボード
• ネットワークカード
• Microsoft Windows Installer 3.0 以上
• Adobe Acrobat/Reader バージョン 5.x または以上
• Microsoft DirectX 9.0c 以上
• Microsoft .NET 4.0 または 4.5 Framework
• Google Chrome または Internet Explorer 11 または Microsoft Edge 41 または以上

Geomagic Design Xの購入

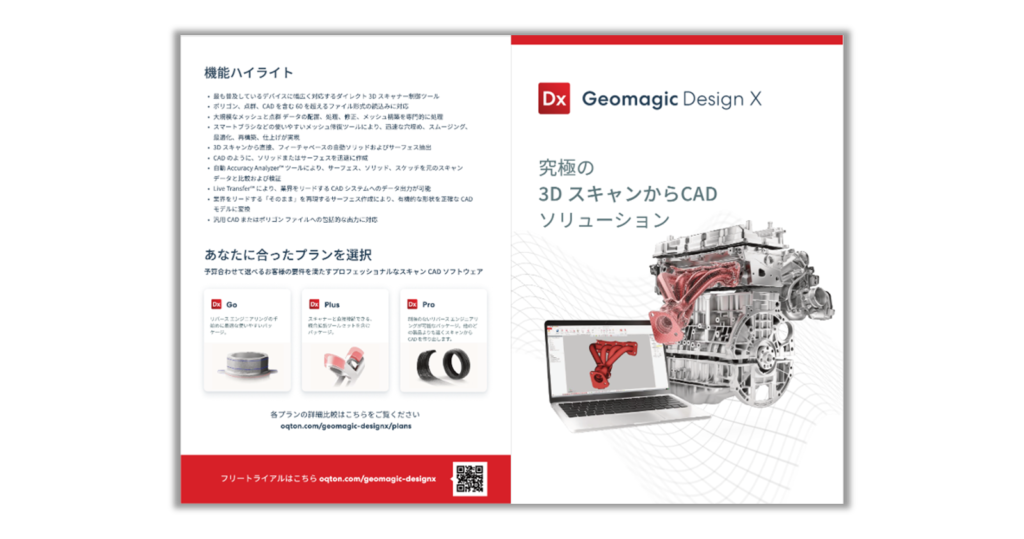

資料ダウンロード(Geomagic Design X)
