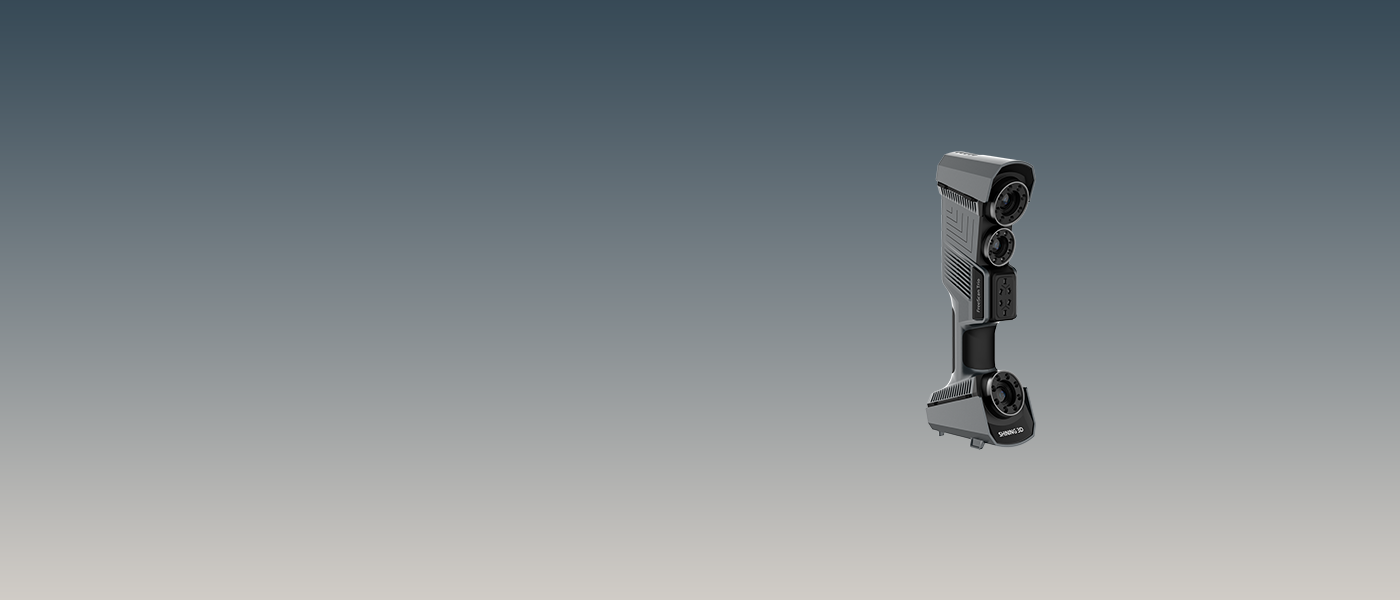

FreeScan Trio

業界初のマーカーフリー ハンドヘルドレーザースキャナー



業界初のマーカーフリー ハンドヘルドレーザースキャナー

FreeScan Trioは、SHINING 3D独自のインテリジェントセルフポジショニング技術を採用しており、マーカーレスのレーザースキャンを実現しました。 3つの高解像度カメラと合計132本のレーザーを搭載、4つの測定モード(98本レーザーマーカーフリー/13本クロスレーザー/7本平行レーザー/シングルレーザー)とフォトグラメトリー機能を備えています。 小型から大型まで様々なサイズの対象物をスキャン可能で、TPOに応じてスピード優先、精度優先など、最適なスキャン方法を選択できます。

FreeScan Trioの特長

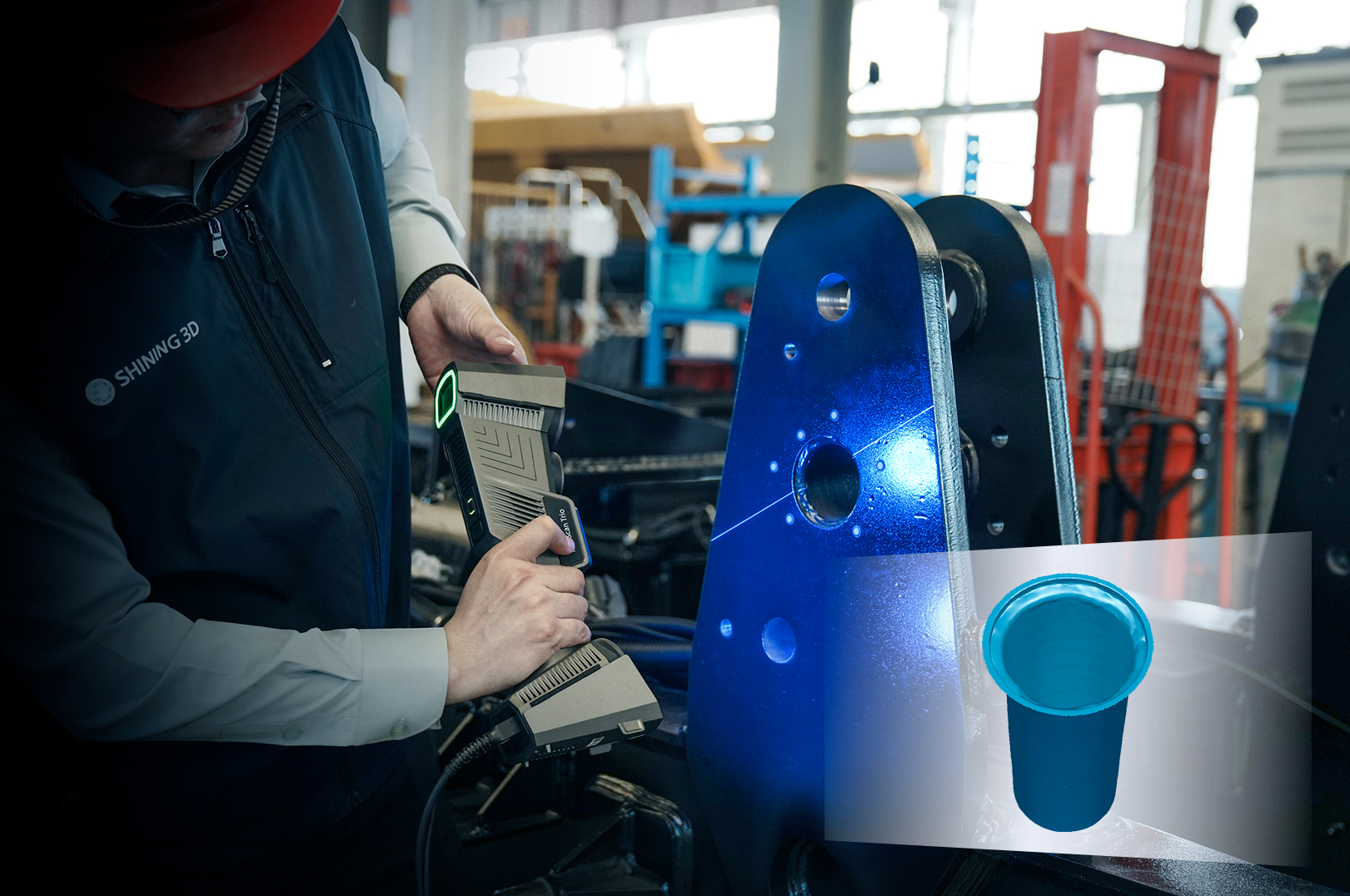

98本のレーザーによるマーカーフリースキャン

業界最多の98本のブルーレーザーを使用することで、ブルーレーザーでは異例のマーカーフリースキャンを実現しました。ブルーレーザーの特性により、黒などの暗色ワークや、反射/光沢を持つモデルもマーカーレススキャンが可能。秒間最大3,010,000ポイントの処理能力で、ワークフローを効率化します。

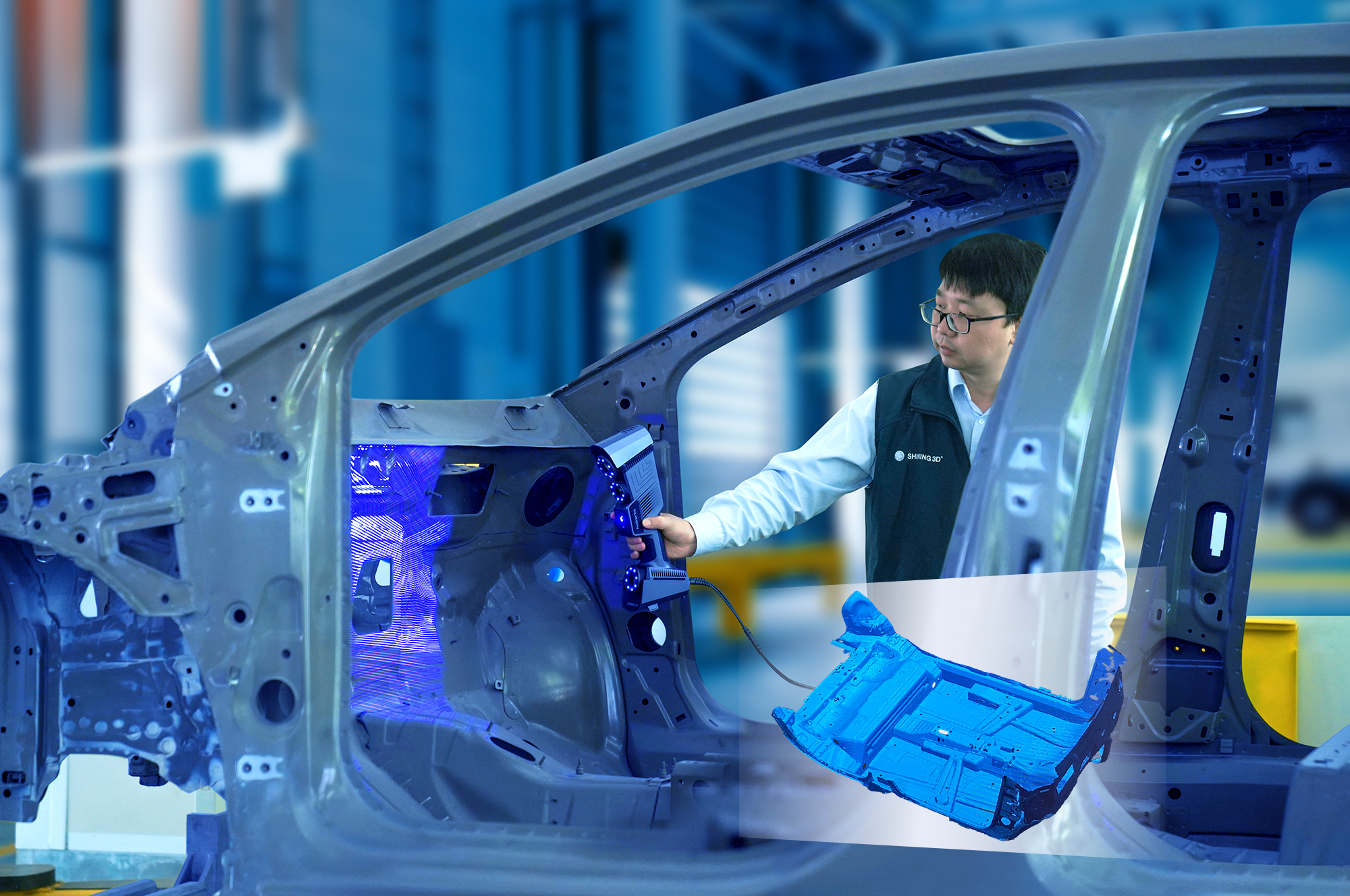

高精度で正確なデータを取得

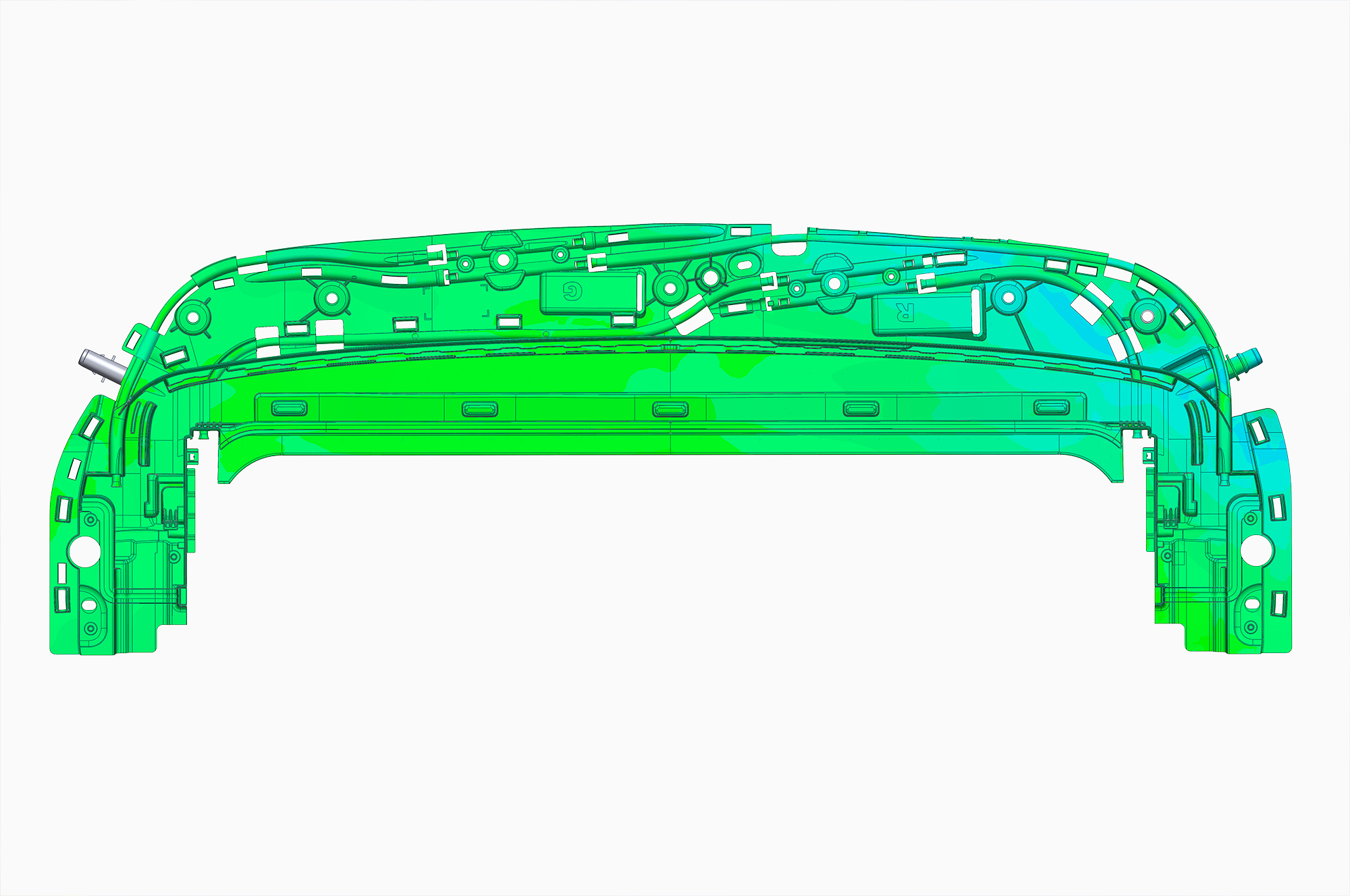

複数クロスレーザーモードでは高精度に重点を置き、0.02mmの精度で品質管理、検査などの高い精度を要求するニーズに応えます。

高解像度で細部までスキャン

ファインスキャンモードでは、5MPの高画素カメラによって、最小0.01mmの解像度で微細なディテールを取得します。

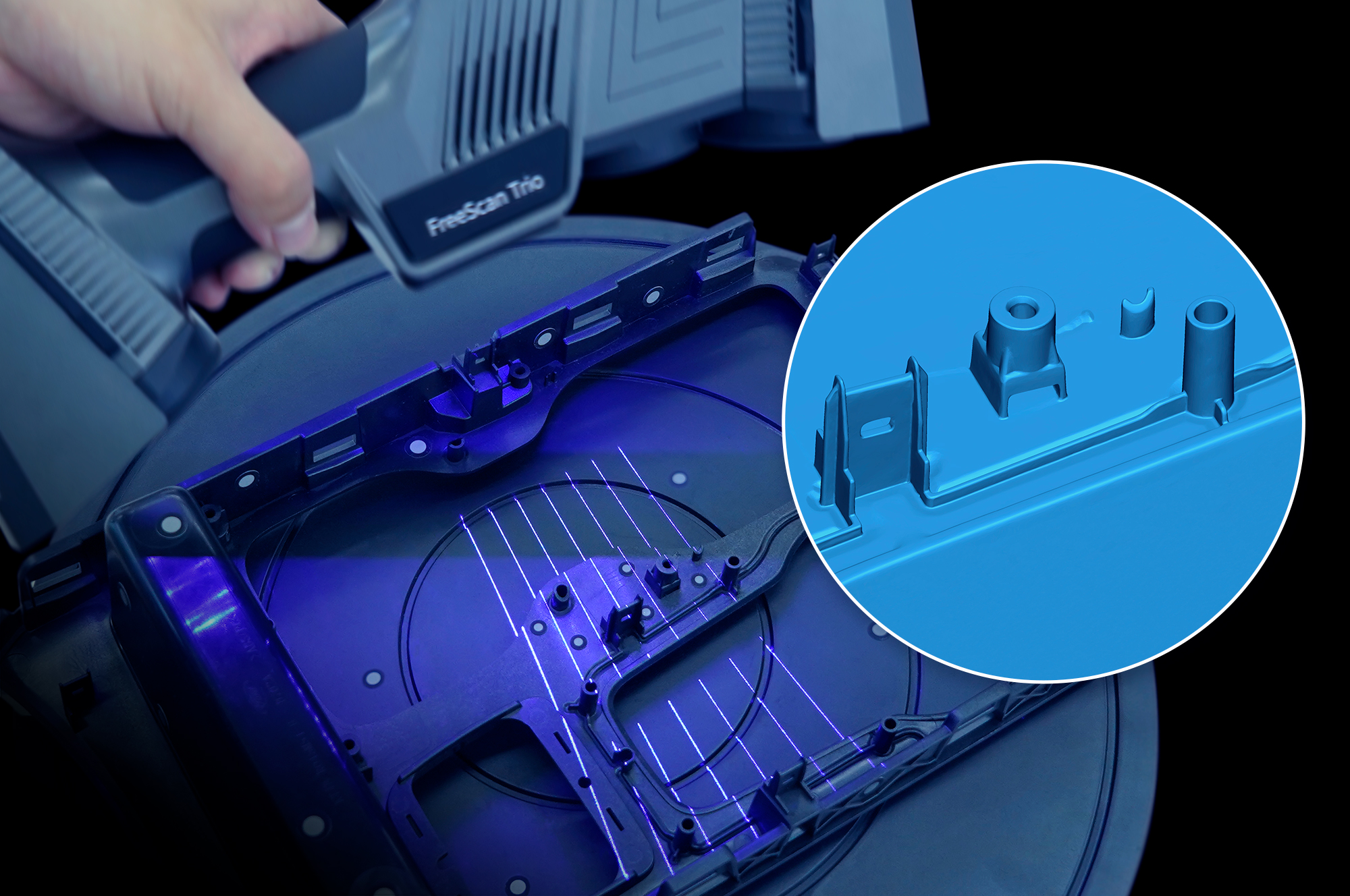

狭いポケットエリアでの正確なスキャン

シングルレーザーモードでは、レーザー光源との距離と角度の小さいカメラのみを使用することで、深い穴やポケット状のエリアをしっかりと形状取得することができます。

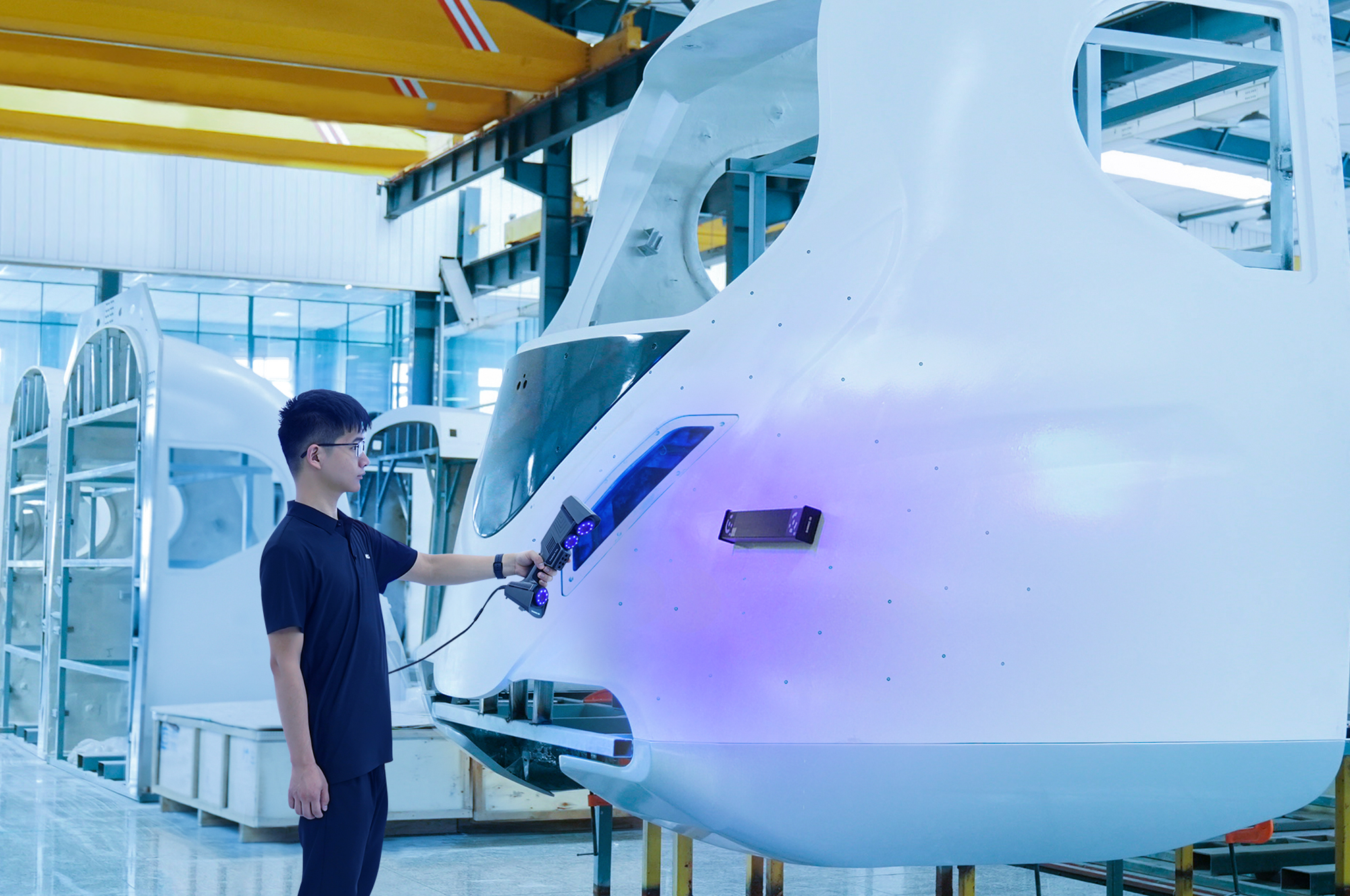

ビルトインフォトグラメトリー機能

FreeScan Trioに搭載されたフォトグラメトリー機能は、コードターゲットを使用せずに最大0.02mm+0.015mm/mの容積精度を実現。
大きな対象物をスキャンする場合にも、優れた精度を確保できます。

製品仕様

製品名
FreeScan Trio
スキャンモード複数クロススキャンモード シングルスキャンモードファインスキャンモード98ライン
スキャンモード
光源 13本クロスレーザー 1本シングルレーザー7本平行レーザー98本レーザー
精度0.02mm
スキャンスピード最大3,010,000ポイント/秒
焦点距離 300mm300mm200mm300mm
被写界深度360mm
シングルスキャン範囲650×580mm
解像度0.01-3mm
容積精度0.02mm+0.03mm/m 0.02mm+0.015mm/m(フォトグラメトリー使用時)
レーザークラスクラス2
インターフェースUSB3.0
製品寸法331x120x76 mm
製品重量985 g
使用電力12 V、5.0 A
動作温度範囲0 ~ 40℃
動作湿度範囲10 ~ 90%
認定資格CE / FCC / ROHS / WEEE / KC / FDA / UKCA / IP50 / TiSAX
推奨PCスペックOS:Windows10 Pro(64bit)/Windows 11 Pro(64bit)、CPU:Intel Core i7-13700H 以上、
GPU:Nvidia GeForce RTX 4060 8GB以上、RAM:DDR5 dual channnel 64GB以上、インターフェース:USB3.0
カラースキャン×
