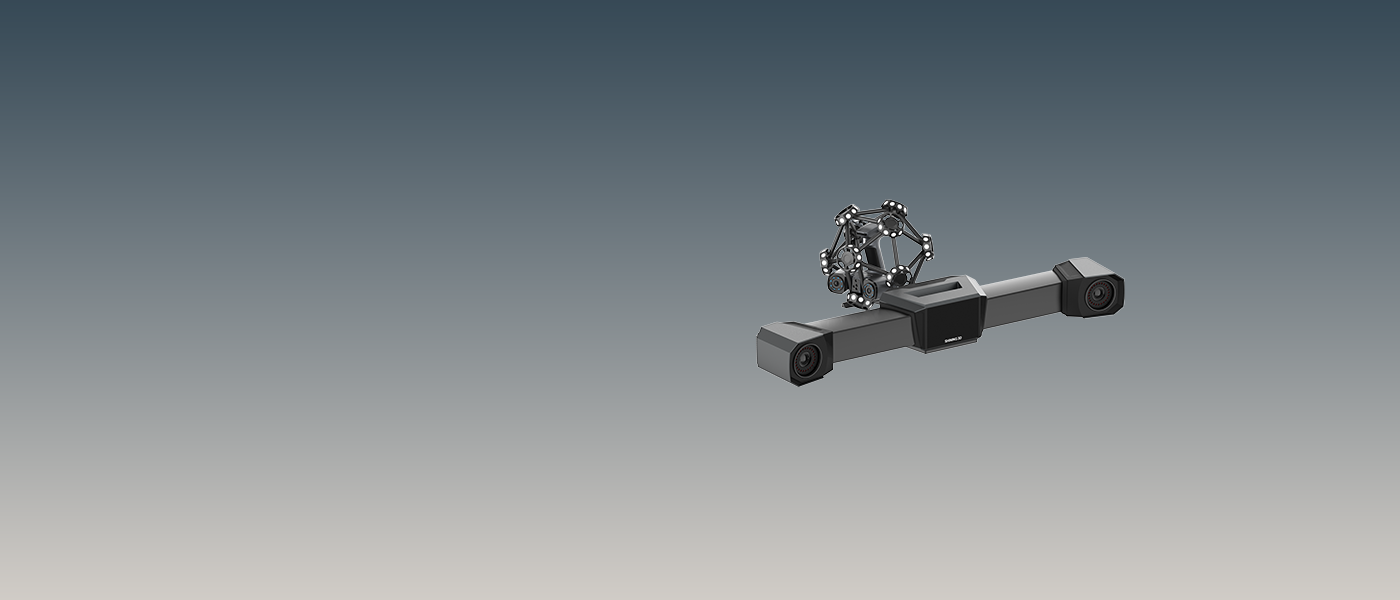

FreeScan Trak ProW

ワイヤレス+マーカーレス。大型ワークにも対応するトラッカーシステム



ワイヤレス+マーカーレス。大型ワークにも対応するトラッカーシステム

Freescan Trak ProWはメートルを超える大型対象物を高精度に測定するために作られた3Dスキャナーです。従来機に比べ大型化したスキャン可能範囲とワイヤレス化により、より効率的なトラッカーシステムになりました。

FreeScan Trak ProWの特徴

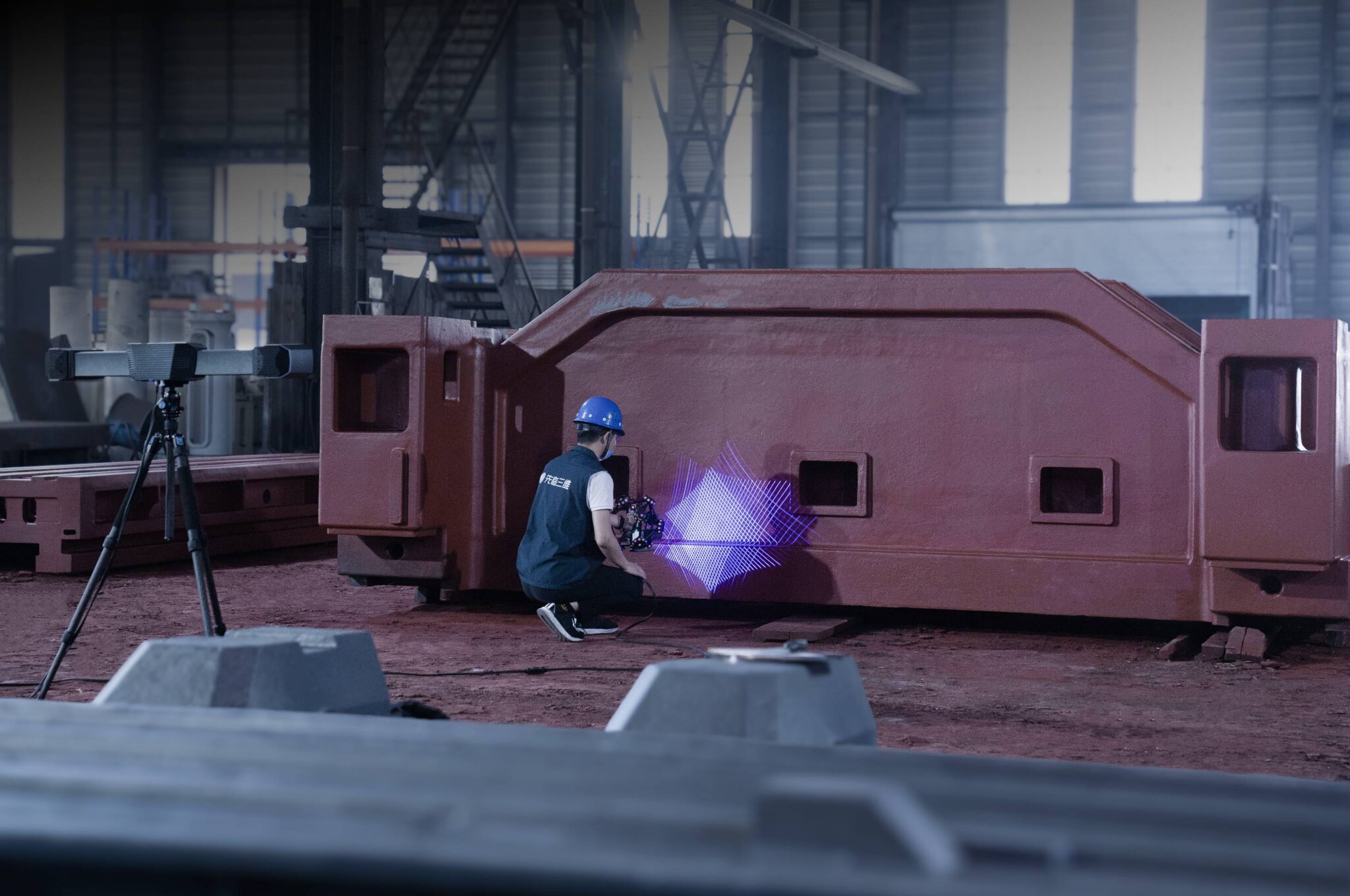

シリーズ最大の広いトラッキング範囲

Freescan Trak ProWは最大で8.6mの広いトラッキング範囲を持ち、206.7m³の広い視野範囲でスキャン可能です。大きな対象物をスキャンする際に使用するトラッカーの置き換えを最低限で作業することができます。

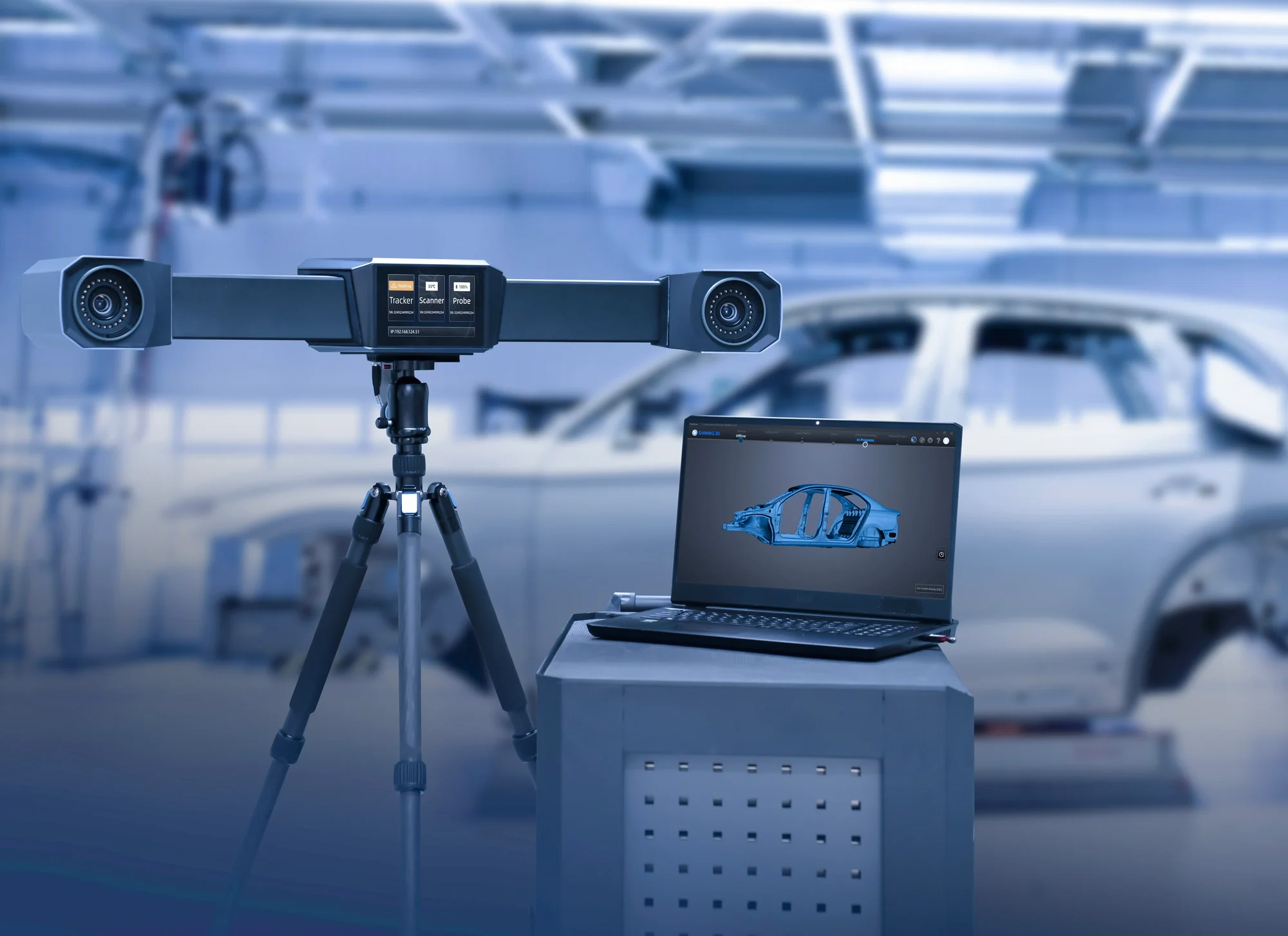

ワイヤレスモジュールを内蔵

Freescan Trak ProWはワイヤレスモジュールを採用することで、リアルタイムにデータ転送可能となりました。スキャン中のトラッキング距離や、スキャナーの温度などがトラッカーの画面に表示されます。

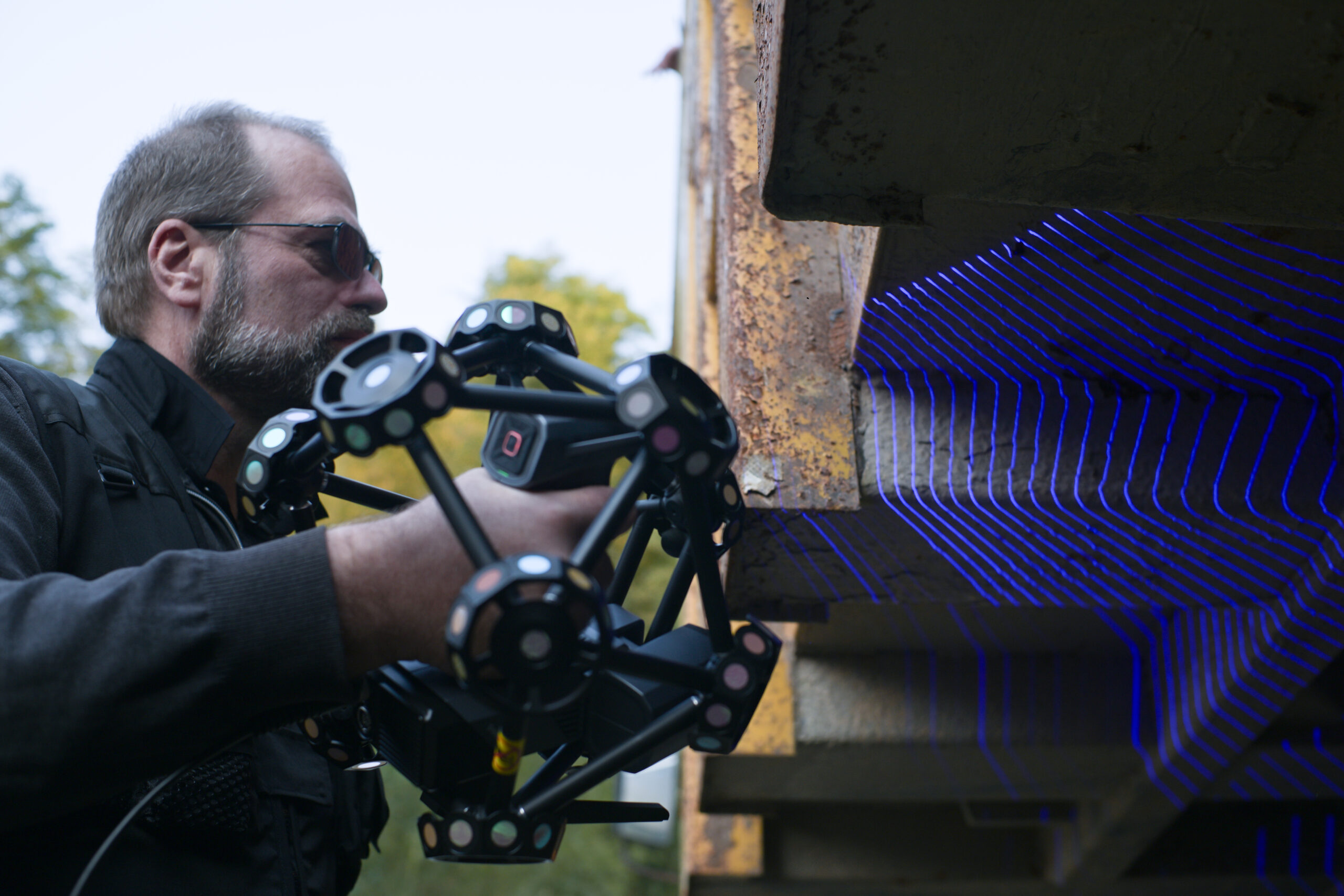

マーカーレスで高速スキャン

Freescan Trak ProWのスキャンスピードは最大5,500,000点/秒となり、トラッカーを動かさない場合はマーカー不要です。広いトラッキング範囲のため、動かさない場合でも多くのワークがスキャン可能です。

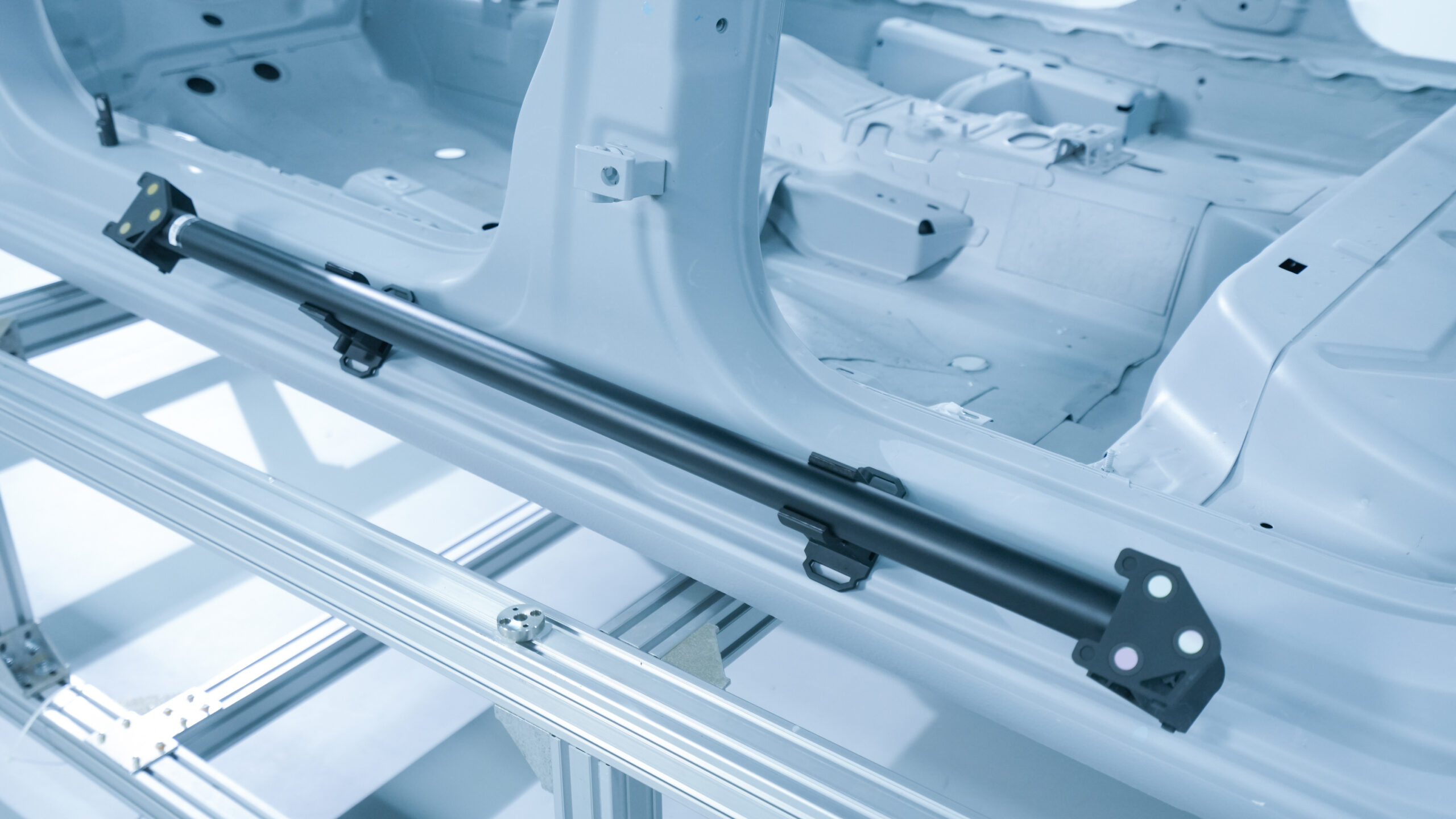

ビデオフォトグラメトリー(VPG)搭載

Freescan Trak ProWでは特許取得済みのコードターゲットレスのビデオフォトグラメトリー技術(VPG)を使用可能です。キャリブレーションロッドを使用し、大きな対象も効率的に高精度にスキャンが可能です。

製品仕様

FreeScan Trak ProW

スキャンモード50本レーザー/7本レーザー/1本レーザー
精度0.023mm(トラッカー使用時)
容積精度15.5m3(トラッカーから3.5m範囲):0.046mm / 45m3(トラッカーから5m範囲):0.063mm
76m3(トラッカーから6m範囲):0.088mm / 128m3(トラッカーから7.2m範囲):0.127mm /
206.7m3(トラッカーから8.6m範囲):0.146mm
容積精度(VPG)0.044 + 0.012 mm/m
スキャンスピード(最大)5,500,000点/秒
シングルスキャン範囲(最大)650×580mm
焦点距離300mm
被写界深度400mm
解像度0.01-10mm
重量FreeTrak W:8.2kg / TE25W:1.47kg
本体寸法FreeTrak W:1030×200×136mm / TE25W:281×283×290mm
認証CE / FCC / ROHS / WEEE / KC / FDA / UKCA / IP50 / TELEC / TiSAX
精度認証VDI/VDE2634 Part3 (ISO 17025認定施設にて実施)
推奨PCスペックOS:Windows10 Pro(64bit)/Windows 11 Pro(64bit)、
CPU:Intel Core i7-13700H 以上、GPU:Nvidia GeForce RTX 4060 8GB以上、
RAM:DDR5 dual channnel 64GB以上、インターフェース:USB3.0、Gigabit LAN
電源バッテリー駆動 TE25W:USB-C PDモバイルバッテリー / FreeTrak W:Vマウント
カラースキャン×
