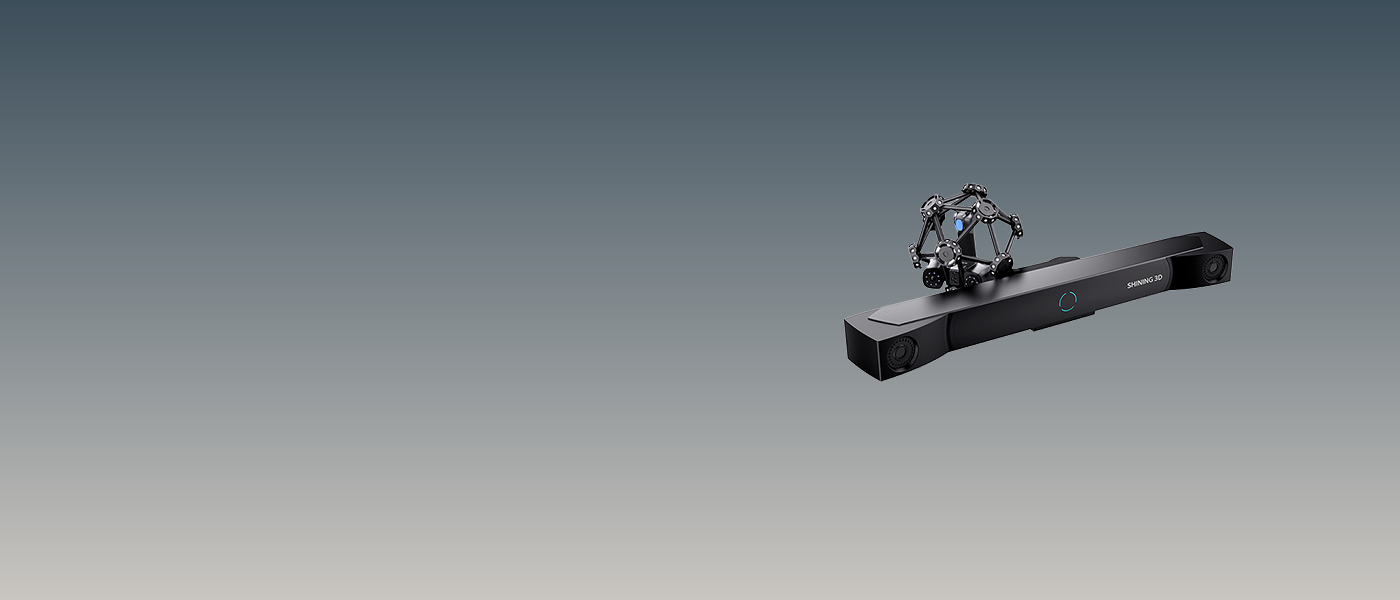

FreeScan Trak Pro2

58本のレーザーによる3Dスキャンと、マーカーレスのトラッカーシステム



58本のレーザーによる3Dスキャンと、マーカーレスのトラッカーシステム

FreeScan Trak Pro2は、高精度ハンディ3DスキャナーであるTE25と、スキャナーの位置・向きをリアルタイムにトラッキングするFreeTrakからなるトラッカー式3Dスキャナーです。 合計58本のブルーレーザーを搭載し、最高3,070,000ポイント/秒のスキャンスピードを実現しました。大きな対象物に対してもトラッカーを使用することでマーカーレスでスキャンすることができます。 航空宇宙/自動車産業/鉄道/エネルギー分野など中~大型の対象物に対して精度を担保したままフレキシブルに対応可能なスキャナーです。

FreeScan Trak Pro2の特徴

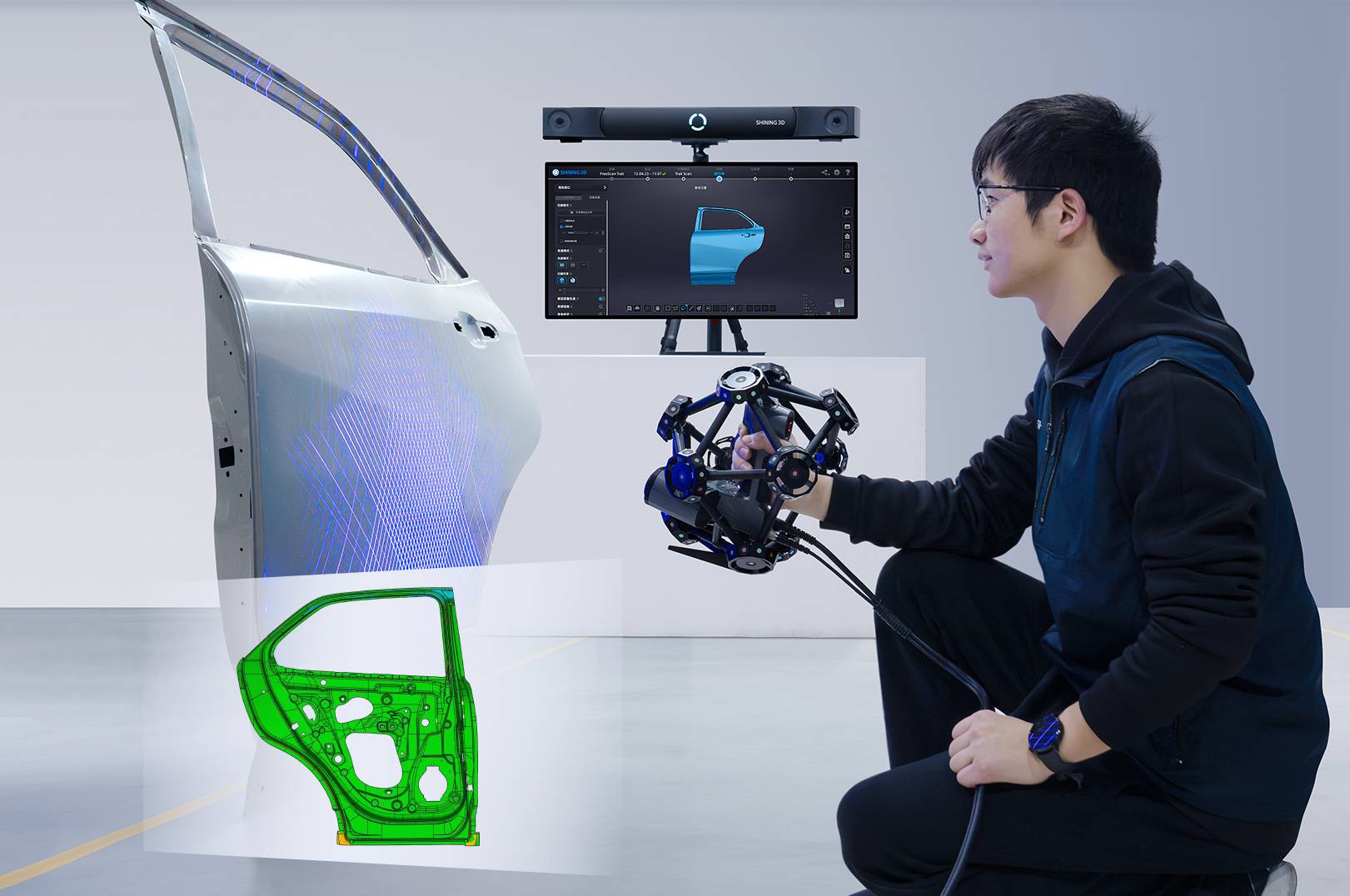

トラッカーによるマーカーレススキャンを実現

FreeScan Trak Pro2は、スキャナーの周囲にあるマーカーをFreeTrakでリアルタイムに読み取ることでスキャナーの位置や方向を認知し、追跡します。
対象物へのマーカーの貼り付け・除去の時間が必要ないため、スキャン全体にかかる時間をより短縮します。対象の移動や振動などの影響も受けません。

信頼の高精度スキャン

FreeScan Trak Pro2は0.023mmという高精度でメトロジーグレードの測定結果を実現します。
ISO17025認定ラボでVDI/VDE2634Part 3に準拠した校正結果を提供いたします。

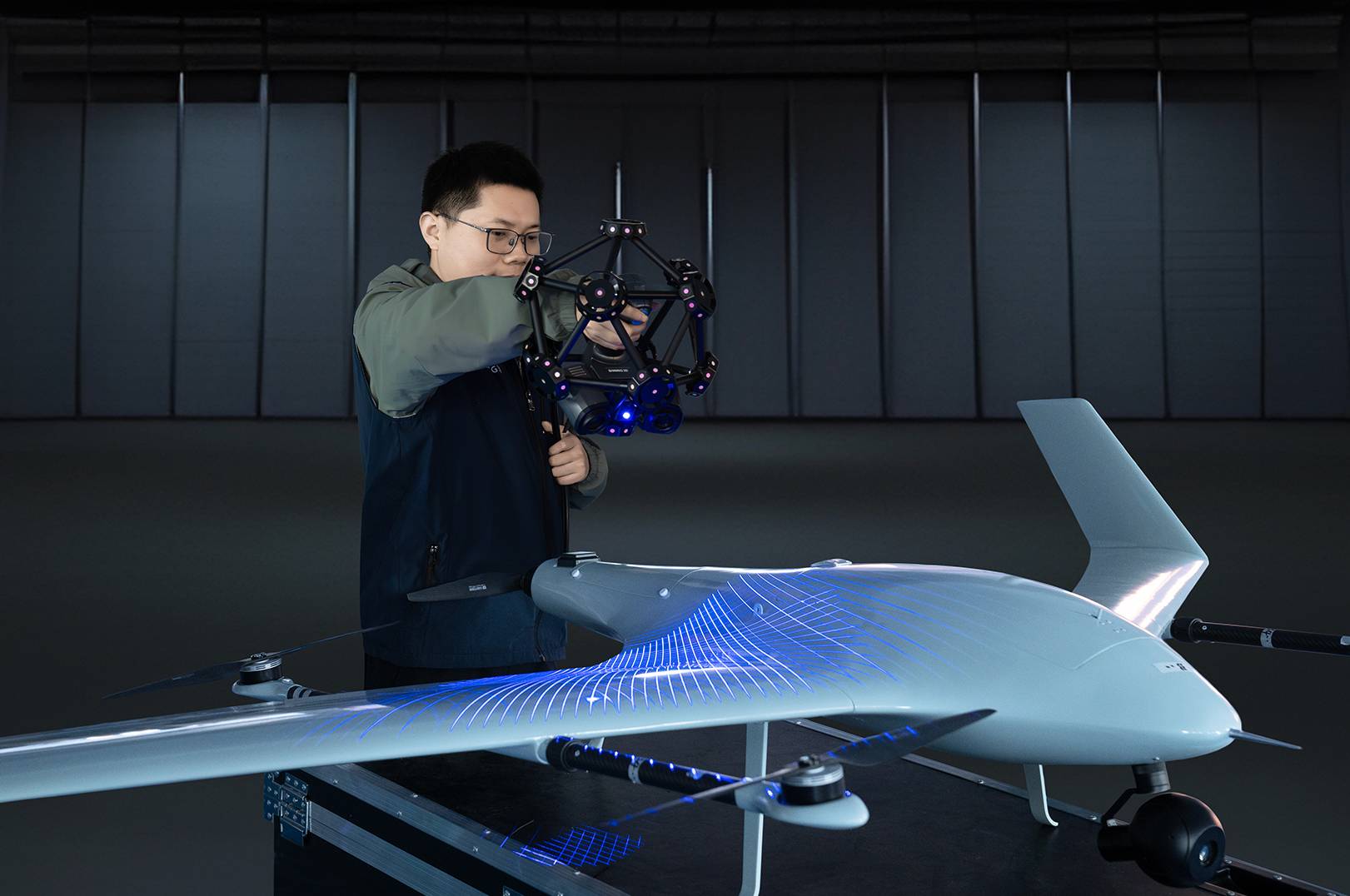

幅広いマテリアルを高速スキャン

50本のレーザーを使用することで最高3,070,000ポイント/秒のスキャン速度を実現。
黒色や反射するマテリアルもスキャンできます。

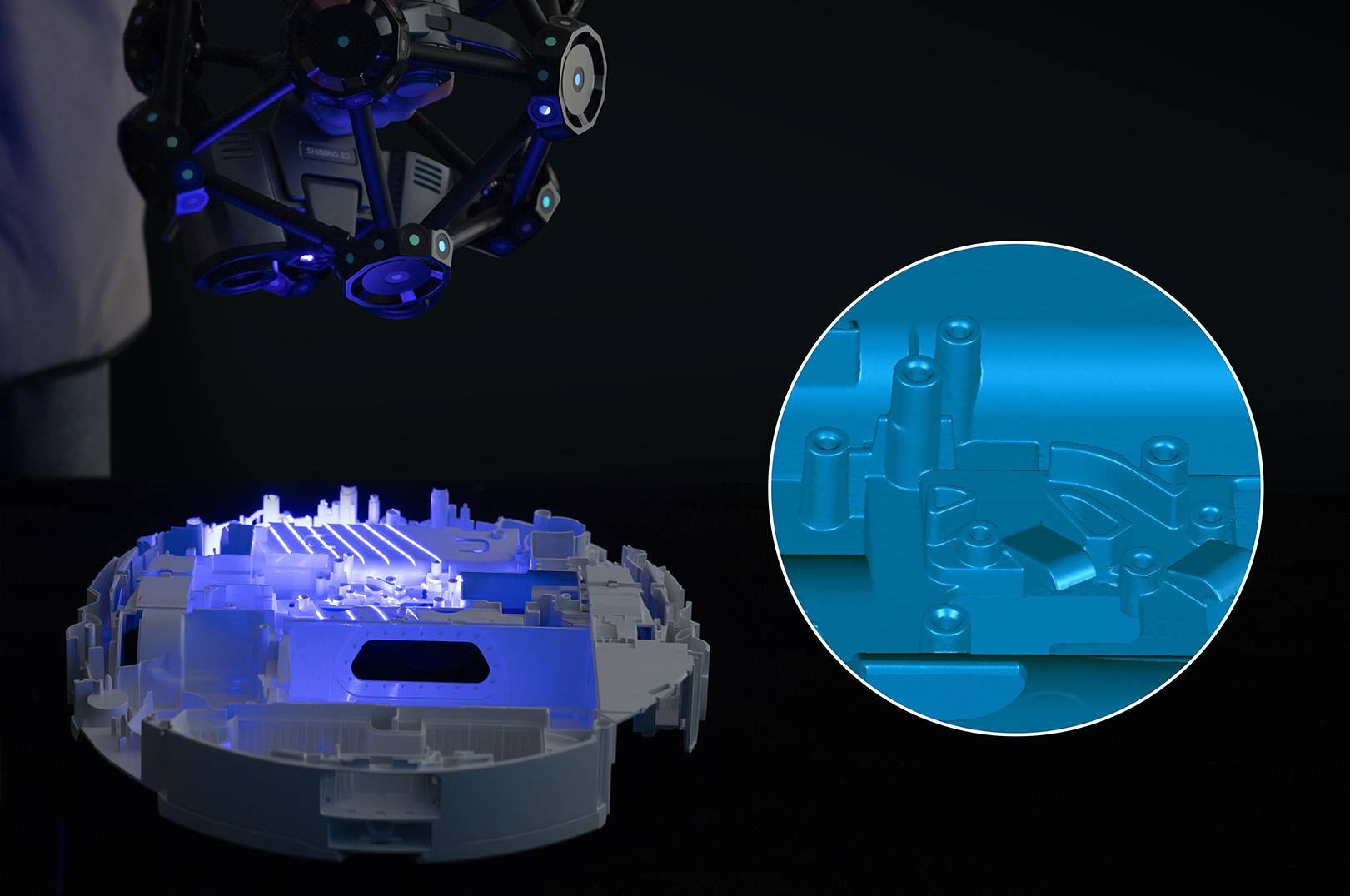

微細なディテールまで再現

5MPの産業レベルカメラを搭載しており、7本の平行レーザーモードを使用することで細かいディテールまでデータ取得可能です。

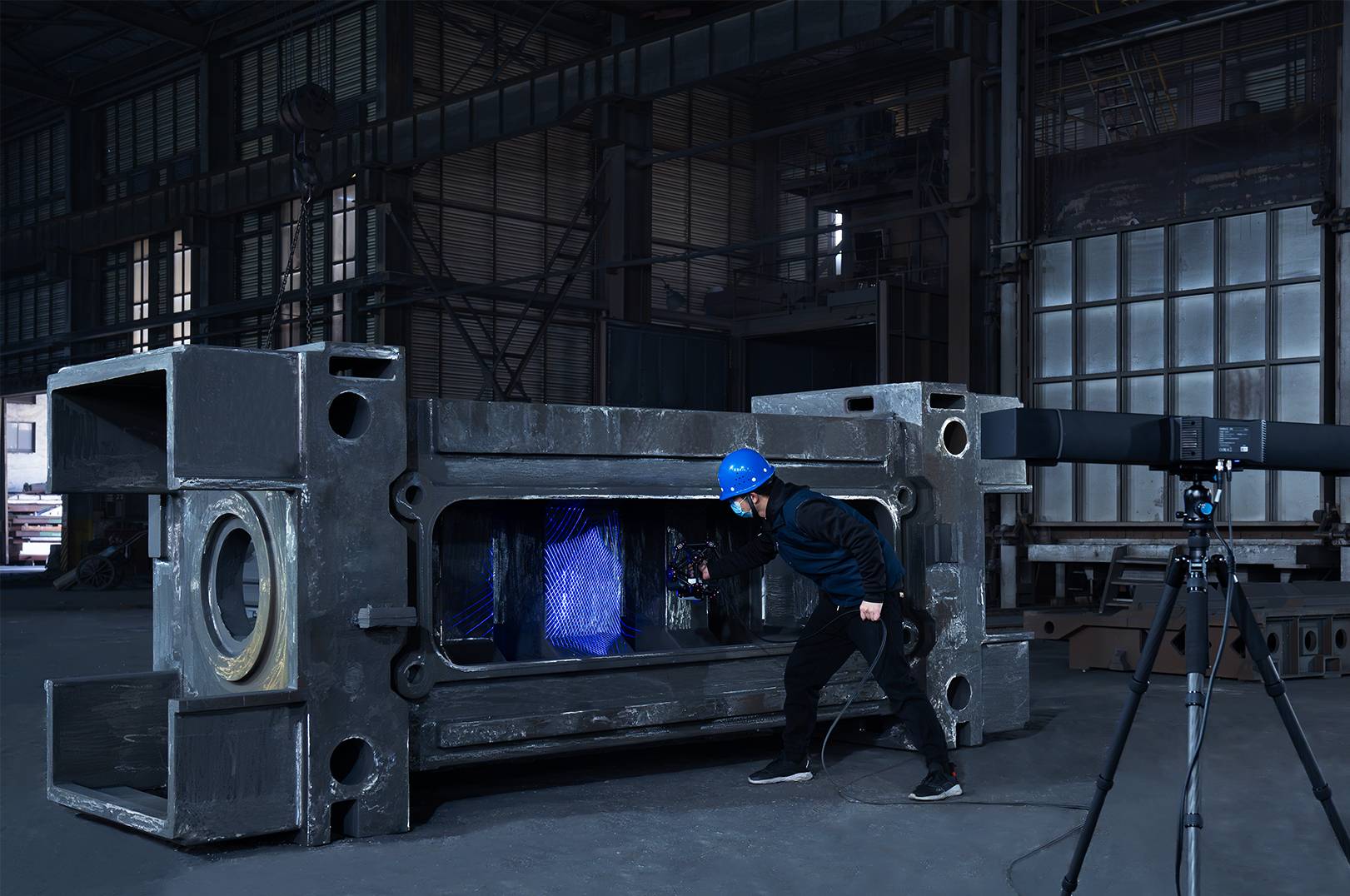

大きなオブジェクトもスムーズにスキャン

複数のトラッカーを使用する場合にも対応しており、大きなオブジェクトに対して置き換えを行うことなくスキャンが可能です。

使い分けられる2種類のモード

トラッカーを使用するモードと、スキャナー単体の使用モードの2種類に対応しており、対象の大きさや精細さによって切り替えることができます。

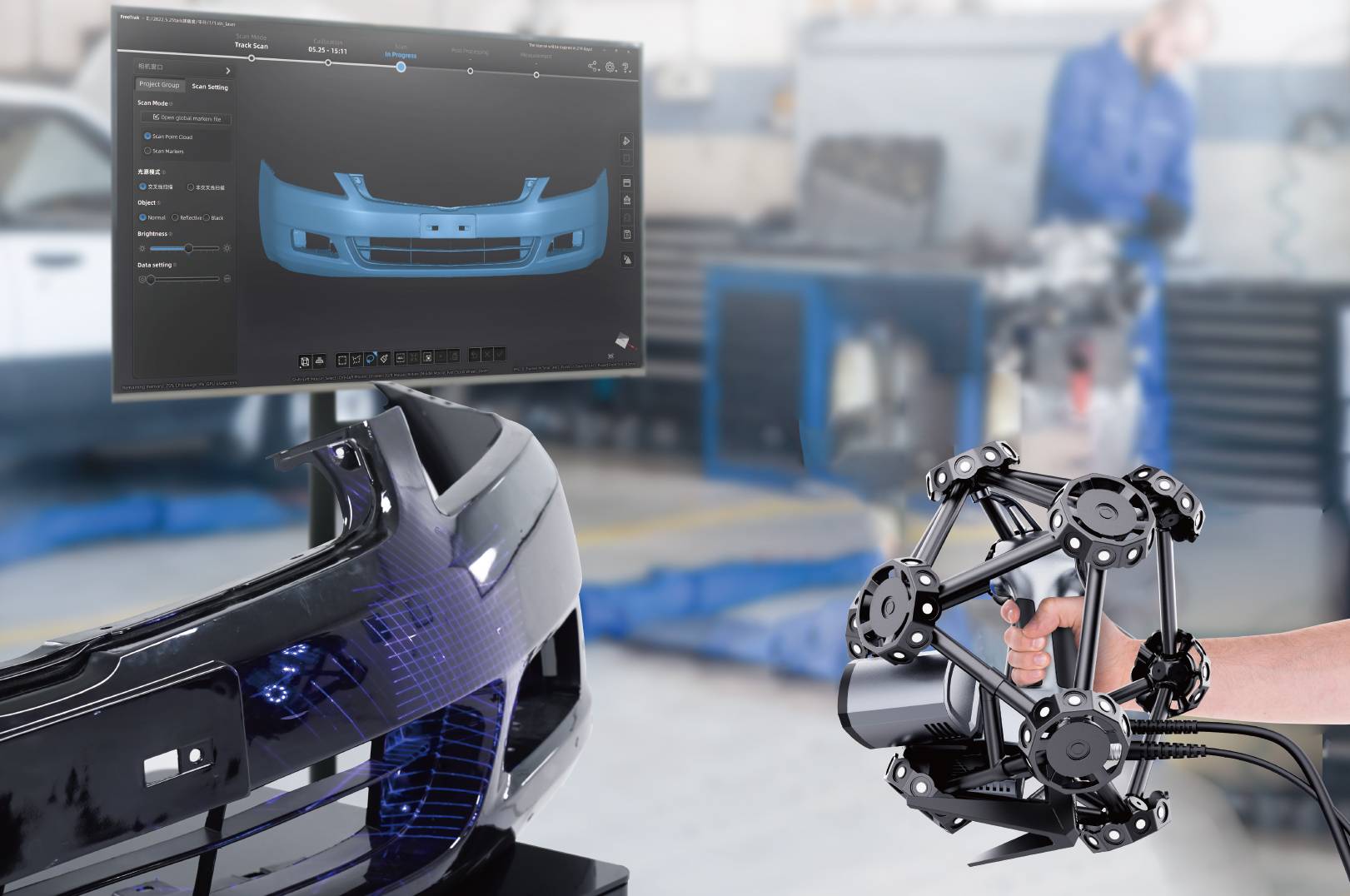

リアルタイムメッシュ機能搭載

スキャン中に取得したデータはソフトウェア上でリアルタイムでメッシュデータへ変換します。これにより点群データをメッシュ化する時間や、メッシュデータのエクスポートにかかる時間を削減します。

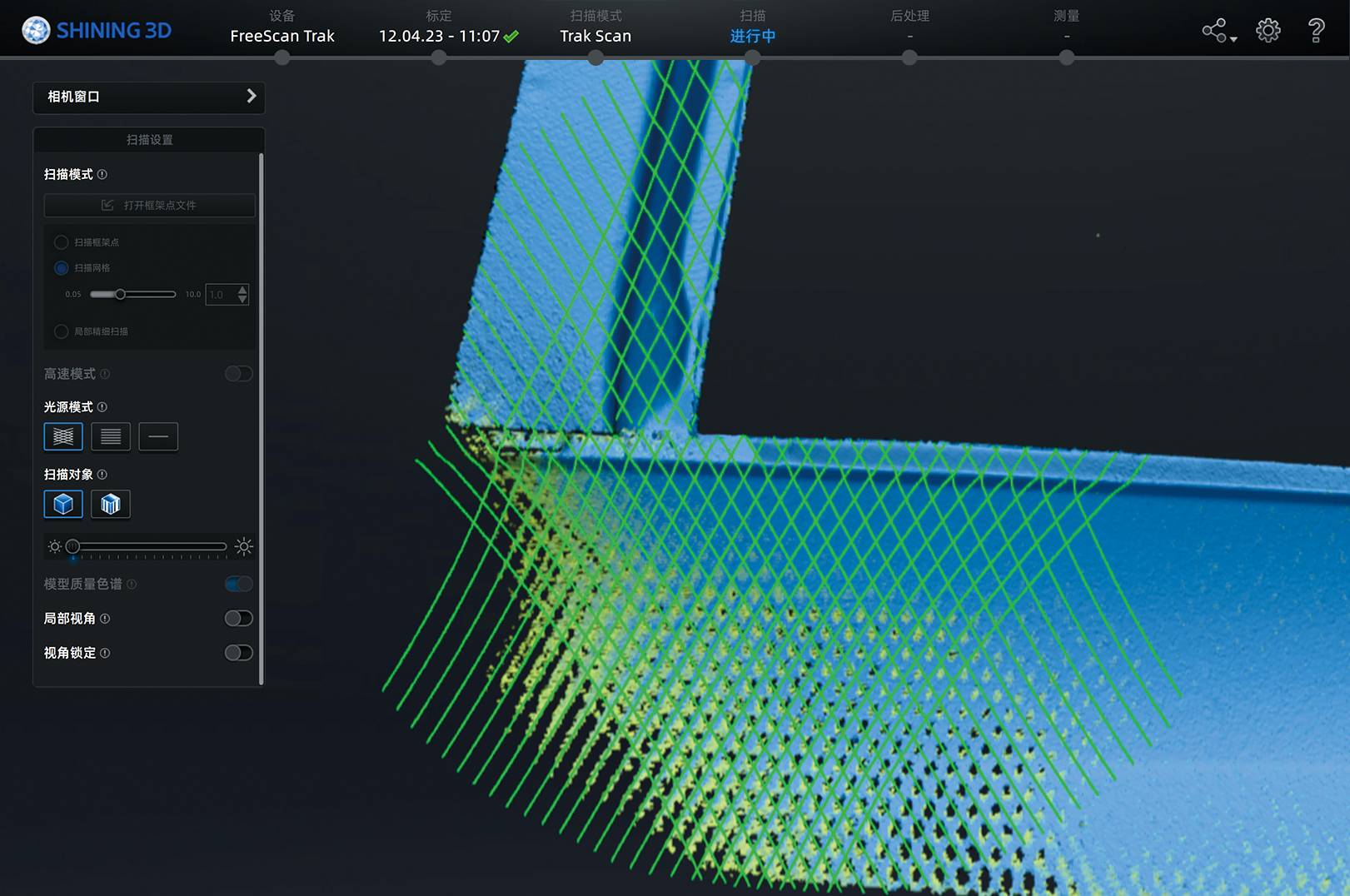

データの品質を視覚的に表示

スキャン中、ソフトウェアの画面上で表示されるレーザーの色で対象との距離を確認できます。
また、スキャンが不十分な箇所のメッシュの色が変わるデータ品質インジケーターも搭載しています。

製品仕様

製品名

FreeScan Trak Pro2

FreeProbe(オプション)

スキャンモード複数クロススキャンモード/シングルスキャンモード/ファインスキャンモード
光源25本シングルレーザー/1本シングルレーザー/7本平行レーザー
3D精度(最大)0.023mm0.025mm
スキャンスピード3,070,000ポイント/秒100計測/秒
焦点距離300mm
被写体深度400mm
シングルスキャン範囲650 × 580 mm
容積精度9.6 m³: 0.062 mm / 17.6 m³: 0.072 mm / 0.044 mm + 0.012 mm/m(フォトグラメトリー使用時)
レーザークラスクラス2
本体重量Free Trak:7.2kg
スキャナー:1.47kg
0.5Kg
推奨動作環境OS:Windows 10 Pro (64-bit) / Windows 11 Pro (64-bit)
CPU:13th Gen Intel (R) Core (TM) i7-13650HX 2.6 GHz以上
GPU:NVIDIA GeForce RTX 4060 8GB 以上
メモリ:DDR5 dual-channel 64GB 以上
※Intel製CPU、NVDIA GeForceグラフィックボード以外での動作は保証いたしかねます
カラースキャン×
