FreeScan Omniシリーズ

完全ワイヤレスのスタンドアロン3Dスキャナー。

完全ワイヤレスのスタンドアロン3Dスキャナー

FreeScan Omniは、スキャナー本体での検査機能とワイヤレス・スタンドアローン設計により、ハンディ3D計測のあり方を一新します。製造現場でのチェックから、計測ラボでの測定、さらには出張先での現場作業まで、場所を選ばず、一貫した高性能を発揮します。

FreeScan Omniシリーズの特長

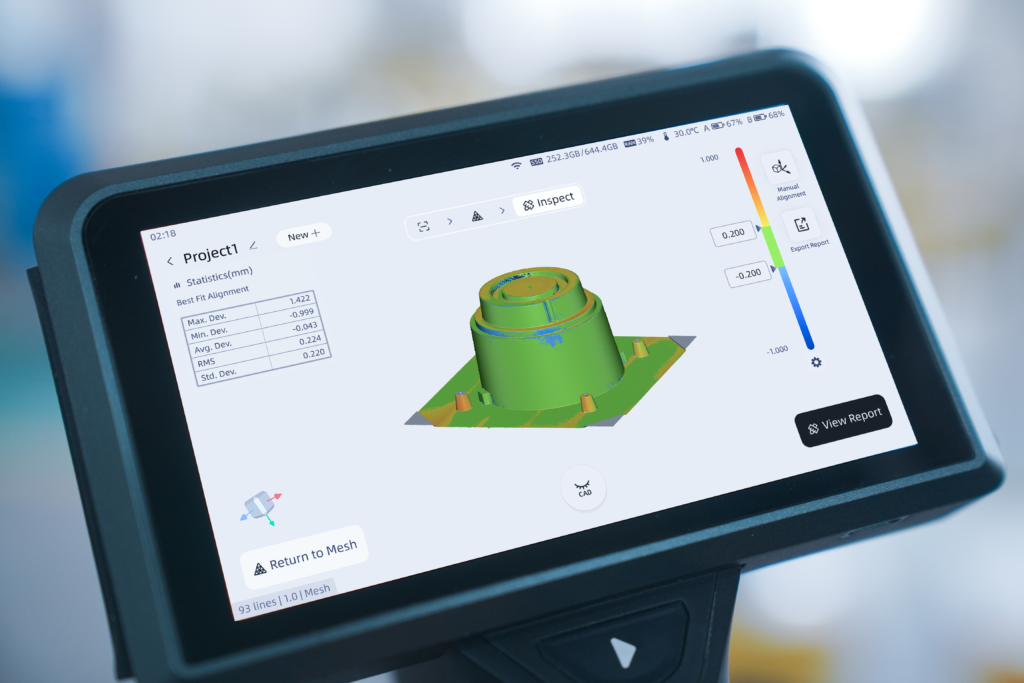

現場でPCなしで即座にカラーマップ検査。

CADデータをスキャナーに入れるだけ。
スキャンしたその瞬間に、誤差を色彩で可視化します。


「スタンドアロン × 93本全方位レーザー」が変えるスキャンの常識。

片手で持てる可搬性と、あらゆる角度を網羅する93本のレーザーが、奥まった隙間や複雑な構造「撮り漏らし」を削減。

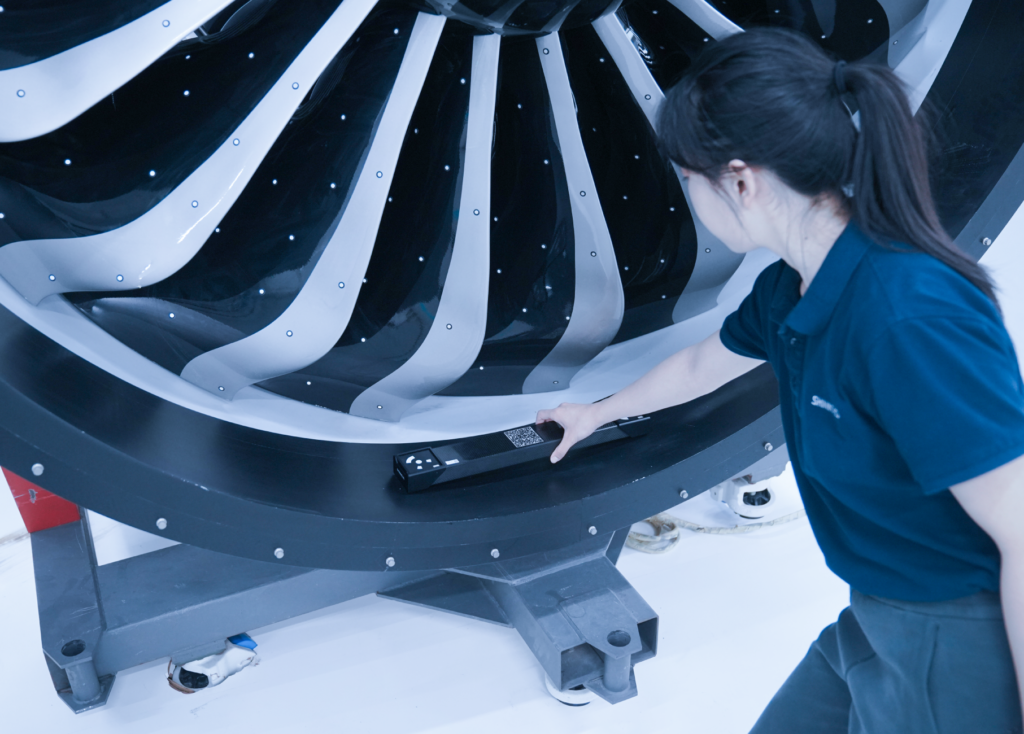

ビデオフォトグラメトリー (VPG)

FreeScan Omniは、SHINING 3D独自のビデオフォトグラメトリー (VPG) 機能により、ターゲットコードを不要にします。フォトグラメトリー技術と専用のキャリブレーションロッドを組み合わせることで、ビデオキャプチャ撮影を通じてマーカーの検証をリアルタイムで行います。これにより、安定した容積精度を確保し、大型オブジェクトのスキャン準備を効率化します。

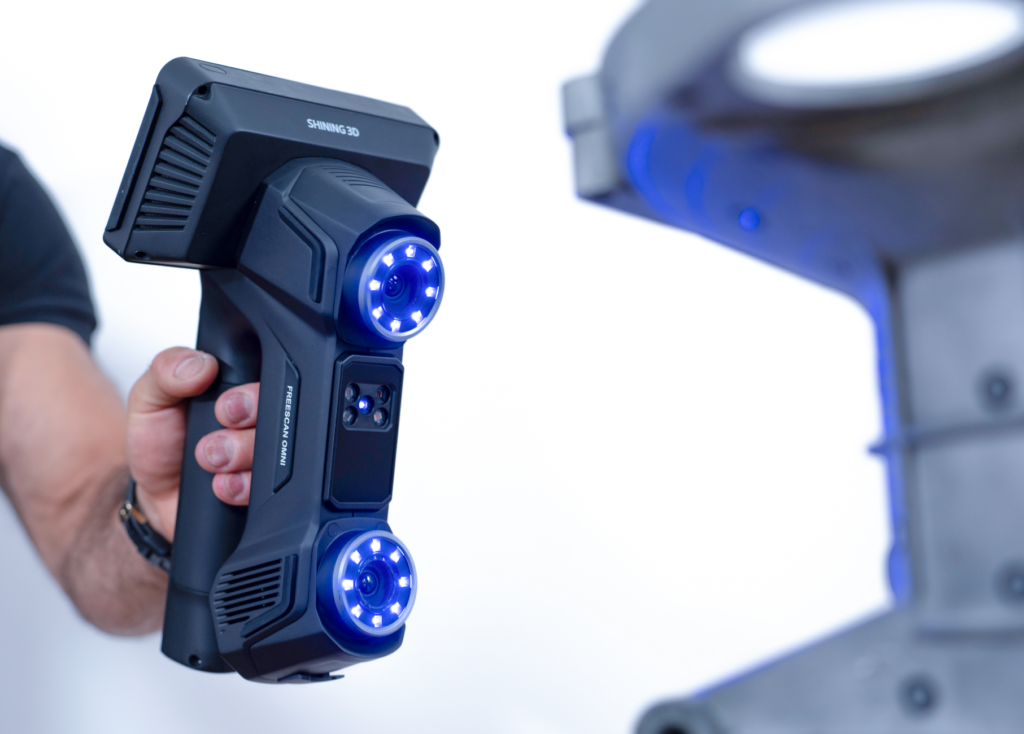

制限のないワイヤレス性能

FreeScan Omniは、電源コードやデータケーブルのない完全なワイヤレス設計です。スキャン、データ処理、検査のすべてをデバイス上で行えます。着脱式バッテリーパックにより、ダウンタイムなくスキャンが可能です。

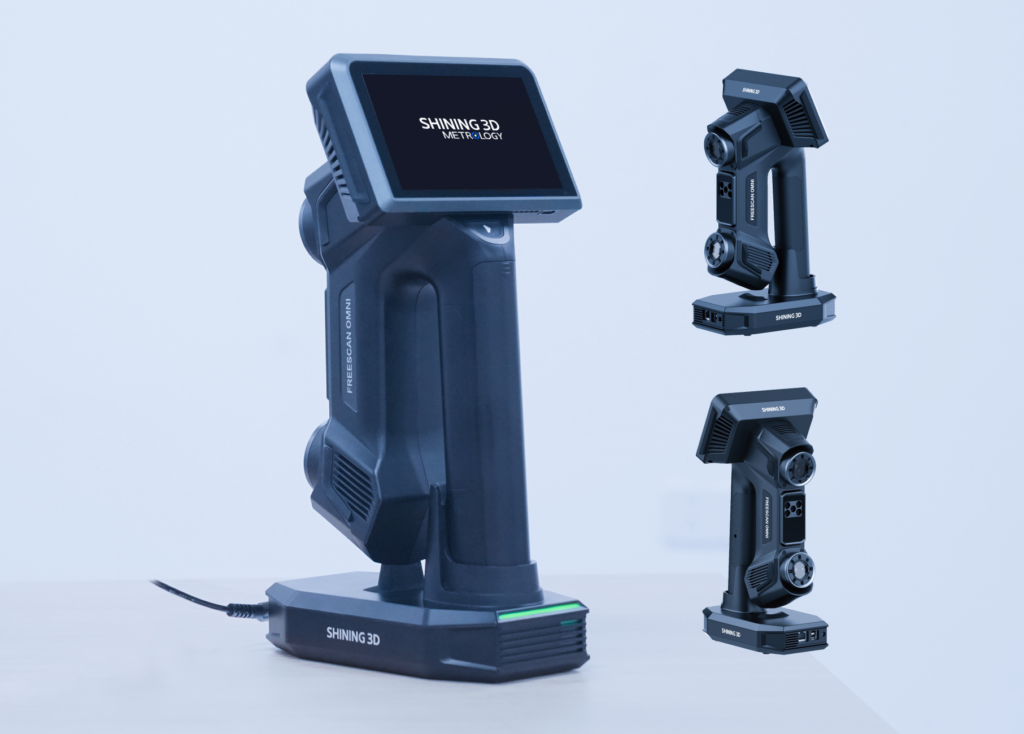

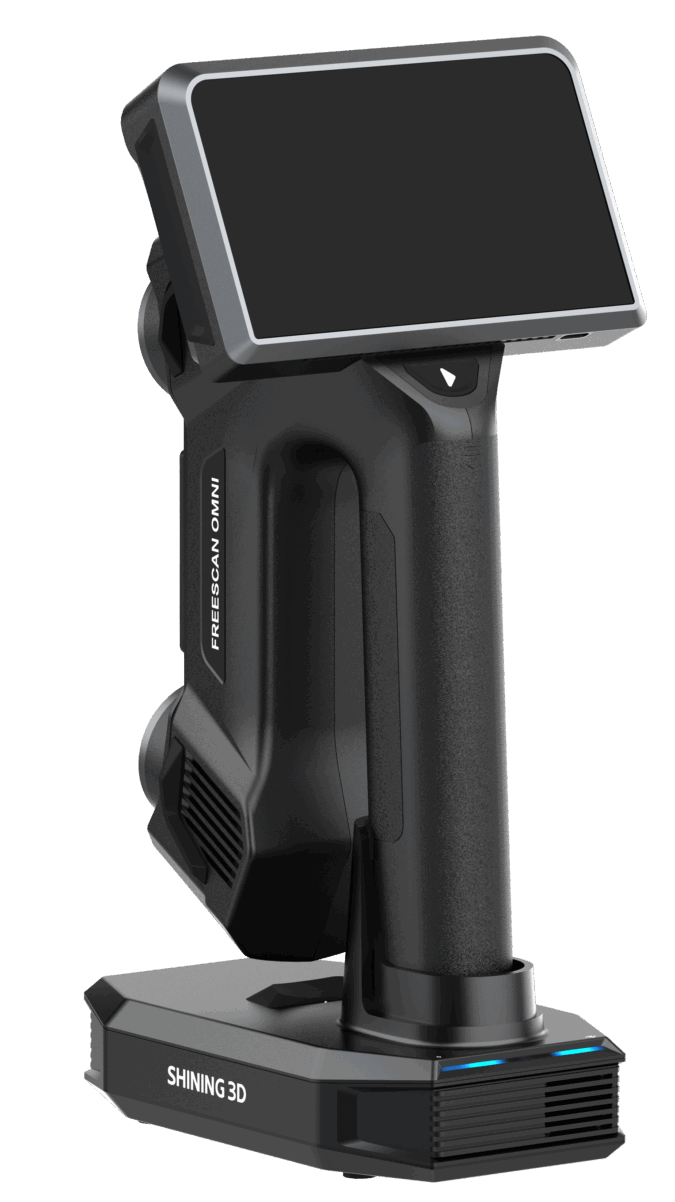

電源&Wi-Fiセット・イン・ワン・ドック

高速充電:ダウンタイムを最小化し、すぐにスキャンを始められます。

自動ネットワーク設定: 一度ドックに接続するだけで、自動で接続設定が完了します。



主な特徴FreeScan OmniFreeScan Omni Lite
SHINING3D InspectのPC用モジュール
オンデバイス検査機能
ビデオフォトグラメトリー(VPG)
AIによる特徴認識
2つの動作モード (PCモード/スタンドアロンモード)

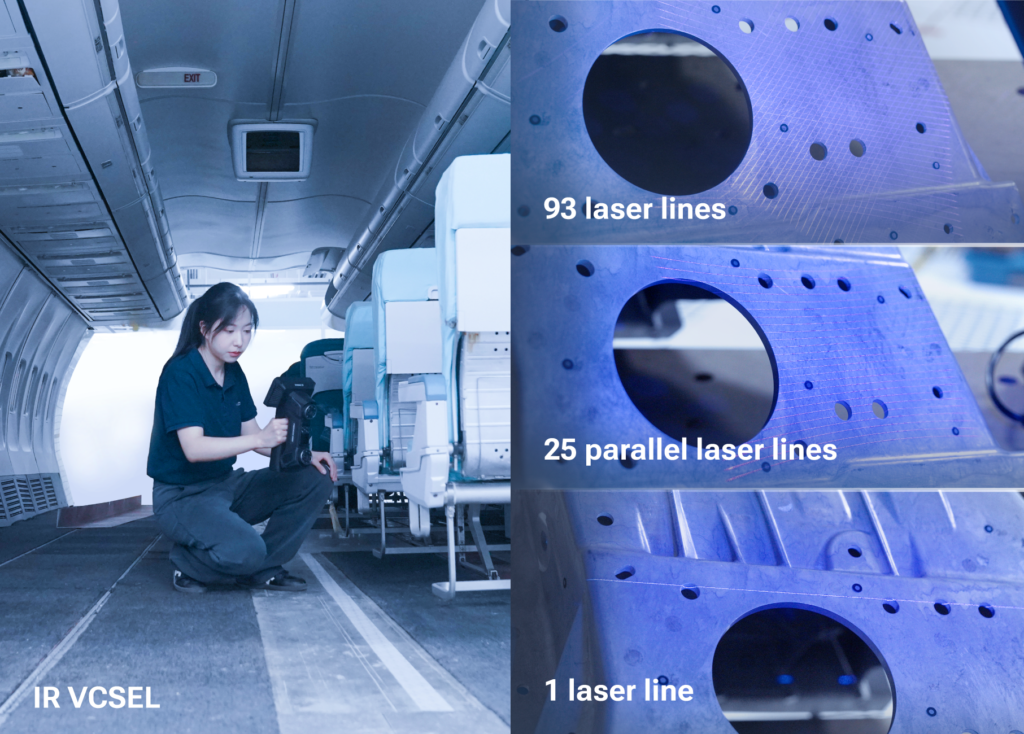

複数のスキャンモード
 (高速/高精細/深い穴/IRスキャン)

オプションモジュールとして利用可能

製品仕様

FreeScan Omni

光源 93本レーザー1本レーザー25本レーザーVCSELレーザー
精度0.02mm

容積精度0.02 + 0.03 mm/m

容積精度(VPG)0.02+0.015 mm/m

スキャンスピード(最大)7,619,000点/秒

シングルスキャン範囲(最大)580×650 mm

1,205×1,104

ハードウェア仕様処理プロセッサ内蔵(メモリ32GB)、FPGA、1TB SSD
測定モジュール内蔵
PC接続無線・有線対応可能
データ出力stl /asc / 3mf / p3
認証CE / FCC / ROHS / WEEE / KC / FDA / UKCA / IP50 /TELEC / TiSAX
精度認証VDI/VDE 2634 Part3 (ISO 17025認定施設にて実施)
カラースキャン×
